تنظیم هیدروچک (HydroCheck HC130-1) قدم‌به‌قدم با کلیدها یا وای‌فای: رمز ۱۱۱۱، پارامترهای P01 تا P18، فعال کردن P14، تنظیم جریان بیآبی، معنی خطاهای F01 تا F07 و راهنمای کاربری PDF ست کنترل هیدروچک.
هیدروچک (HydroCheck) با نام کامل انگلیسی HydroCheck Digital Pressure Controller / Hammer Arrestor یک کنترل فشار و محافظ الکتروپمپ است که مستقیم روی پمپ نصب میشود و جای پرشر سوییچ، مانومتر و پنج‌راهه را می‌گیرد. در بازار با نام‌های ست کنترل هیدروچک، کنترل هوشمند هیدروچک و دستگاه هیدروچک هم شناخته میشود و در اصفهان ساخته میشود. این راهنما می‌گوید هیدروچک چیست، تنظیم هیدروچک را با کلیدهای دستگاه و با وای‌فای قدم‌به‌قدم توضیح می‌دهد، همه پارامترهای P01 تا P18 را معرفی میکند و معنی خطاهای F01 تا F07 و راه رفع هرکدام را می‌گوید.
هیدروچک (HydroCheck) چیست و چه کار میکند؟
هیدروچک فشار خط را با سنسور اندازه می‌گیرد و جریان موتور را هم می‌خواند. با این دو عدد:
- کنترل فشار: پمپ در حد پایین فشار (P03) روشن و در حد بالا (P01) خاموش میشود؛ تنظیم با دقت ۰٫۱ بار.
- استارت و توقف نرم (Soft start / Soft stop): پمپ آرام دور می‌گیرد و آرام می‌ایستد؛ ضربه قوچ و جریان هجومی کم میشود.
- حفاظت: در برابر بیآبی (Dry run)، اضافه بار (Overload)، کار بی‌وقفه طولانی، ایراد منبع انبساط و فشار بیش از حد.
- ضدگیر (Anti-seize): اگر پمپ ۲۴ ساعت روشن نشده باشد، مدت کوتاهی روشنش میکند تا گیر نکند.
- تنظیم با گوشی: مدلهای وای‌فای‌دار با صفحه وب روی گوشی یا لپ‌تاپ تنظیم می‌شوند.

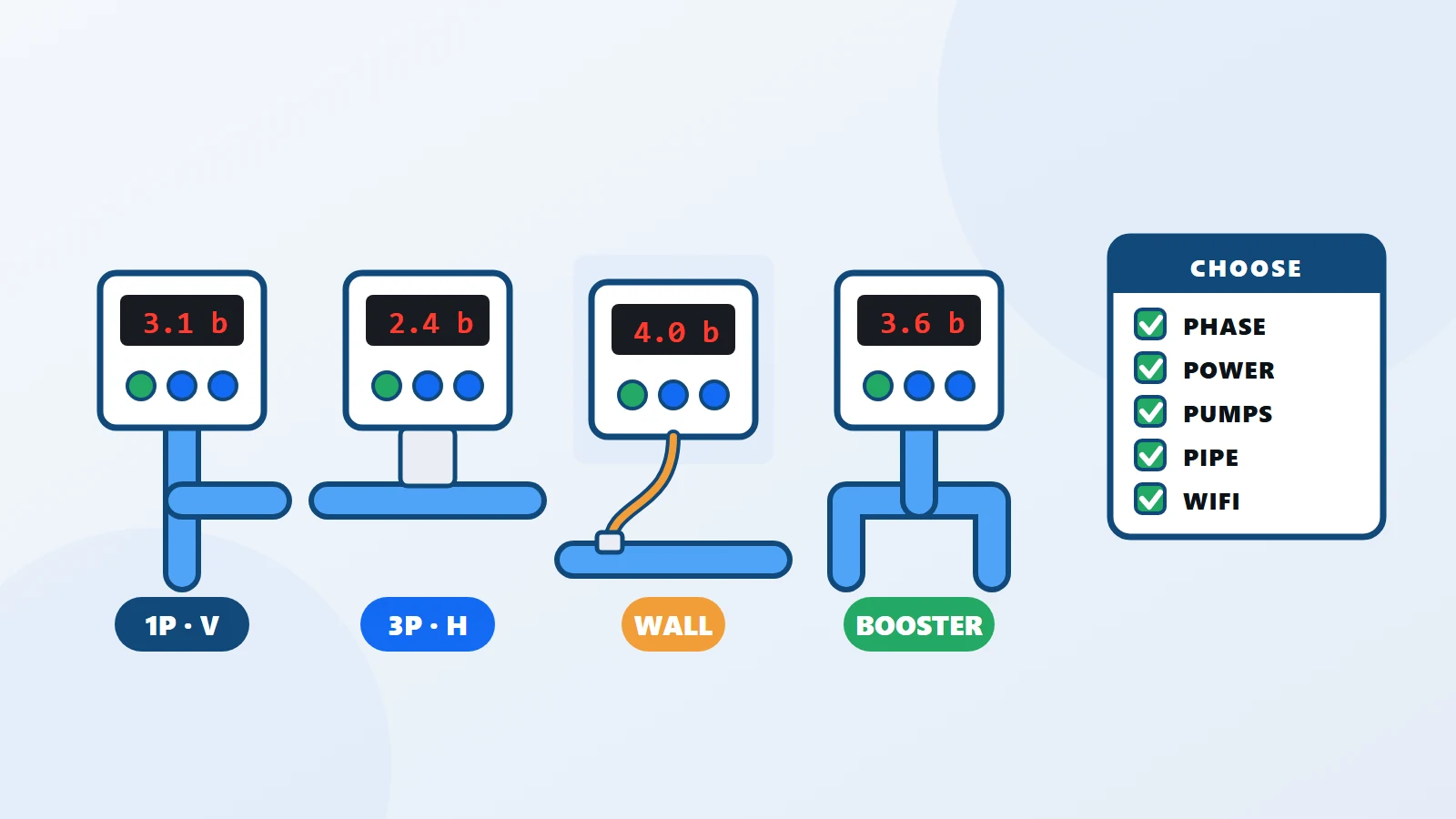

مدل دفترچه، HydroCheck HC130-1، برای پمپ تکفاز تا ۲۳۰۰ وات (به سفارش تا ۴ اسب) و فشار ۰ تا ۱۰ بار است. سازنده مدلهای تکفاز، سهفاز و هیدروچک بوستر پمپ را هم عرضه میکند؛ مثلاً مدل تکفاز 1P3V1 برای پمپ ۰٫۵ تا ۳ اسب با لوله سه‌راهی عمودی یک اینچ، و 1P4V1 برای پمپ ۴ اسب. مقایسه همه مدل‌ها و راهنمای انتخاب در خرید هیدروچک و مقایسه مدل‌ها آمده است.
خطاهای هیدروچک: F01 تا F07 (HydroCheck error codes)
| کد | معنی | نام انگلیسی | راه رفع |
|---|---|---|---|
| F01 | خطای داخلی برد کنترل | Control board fault | با پشتیبانی هیدروچک تماس بگیرید؛ اگر رفع نشد، دستگاه برای تعمیر به کارخانه می‌رود |
| F02 | آب ورودی پمپ قطع یا خیلی کم است (بیآبی) | Dry run / no water | آب ورودی و هواگیری پمپ را بررسی کنید؛ P06 و P15 را درست تنظیم کنید |
| F03 | جریان موتور بیشتر از جریان نامی است (اضافه بار) | Motor overload | P05 را برابر پلاک پمپ بگذارید؛ گیر کردن پروانه، شافت و بلبرینگ و منبع انبساط را بررسی کنید |
| F04 | ایراد در منبع انبساط | Expansion tank fault | باد منبع را تنظیم کنید و فاصله P01 و P03 را بیشتر از ۱ بار بگذارید |
| F05 | فشار خیلی پایین است یا سنسور فشار ایراد دارد | Low pressure / sensor fault | سنسور (یخ‌زدگی)، کابل سنسور و برد را بررسی کنید |
| F06 | کارکرد طولانی و بی‌وقفه پمپ | Continuous run timeout | دلیل کار مداوم (نشتی، مصرف زیاد) را پیدا کنید یا P16 را بیشتر کنید |
| F07 | فشار از حداکثر مجاز (P18) بالاتر رفته | Over pressure | P18 را بالاتر از P01 بگذارید؛ با عادی شدن فشار خودش پاک میشود |
خطای F02 (بیآبی) بعد از زمان P08 خودش پاک میشود و دستگاه دوباره تلاش میکند. اگر مطمئنید آب کافی هست، می‌توانید با کلید روی دستگاه ریستش کنید. F07 هم با عادی شدن فشار خودش پاک میشود. اگر P09 روی ۱ باشد، خطای بیآبی غیرفعال است، و اگر P12 روی صفر باشد، خطای منبع (F04) غیرفعال است. خاموش کردن این حفاظت‌ها توصیه نمی‌شود.
خطای F03 (اضافه بار) بیشتر وقت‌ها یکی از این‌هاست:
- P05 با جریان پلاک موتور برابر نیست.
- P03 خیلی نزدیک P01 تنظیم شده و پمپ پشت‌سرهم استارت میشود.
- پروانه پمپ گیر کرده، شافت موتور جام کرده یا بلبرینگ‌ها خراب‌اند.
- منبع انبساط خراب است و پمپ مدام روشن میشود.
تنظیم هیدروچک؛ راه‌اندازی اولیه
- کابل خروجی دستگاه را به ترمینال‌های موتور ببندید و بدنه پمپ را با سیم دست‌کم ۲٫۵ میلی‌متر مربع به ارت وصل کنید.
- کلید مینیاتوری متناسب با توان پمپ را در مسیر برق بگذارید (جدول کلید مینیاتوری).
- حالا دوشاخه را به برق بزنید. نمایشگر روشن میشود و فشار را نشان می‌دهد، ولی تا P14 فعال نشده، پمپ روشن نمی‌شود.
- با کلید Menu وارد تنظیمات شوید و رمز ۱۱۱۱ را وارد کنید.
- P01 (فشار خاموش شدن) و P03 (فشار روشن شدن) را تنظیم کنید؛ فاصله آن‌ها بیشتر از ۱ بار باشد.
- P05 را دقیقاً برابر جریان روی پلاک موتور بگذارید.
- جریان بیآبی (P06) را اندازه بگیرید و تنظیم کنید (بخش جریان بیآبی).
- در آخر P14 را روی ۱ بگذارید تا پمپ فعال شود.
کلیدهای دستگاه: کلید Menu برای ورود به تنظیمات، جابه‌جایی روی رقم‌ها و ذخیره (تا کلمه SAVE ظاهر شود)؛ کلید Reset/Wifi برای پاک کردن خطا، روشن کردن وای‌فای و افزایش مقدار؛ کلید P/C برای جابه‌جا کردن نمایش فشار و جریان و کاهش مقدار. برای خروج از منو، کلید Menu را چند ثانیه نگه دارید تا دستگاه بوق بزند. نگه داشتن هم‌زمان Reset/Wifi و P/C دستگاه را به تنظیم کارخانه برمی‌گرداند.

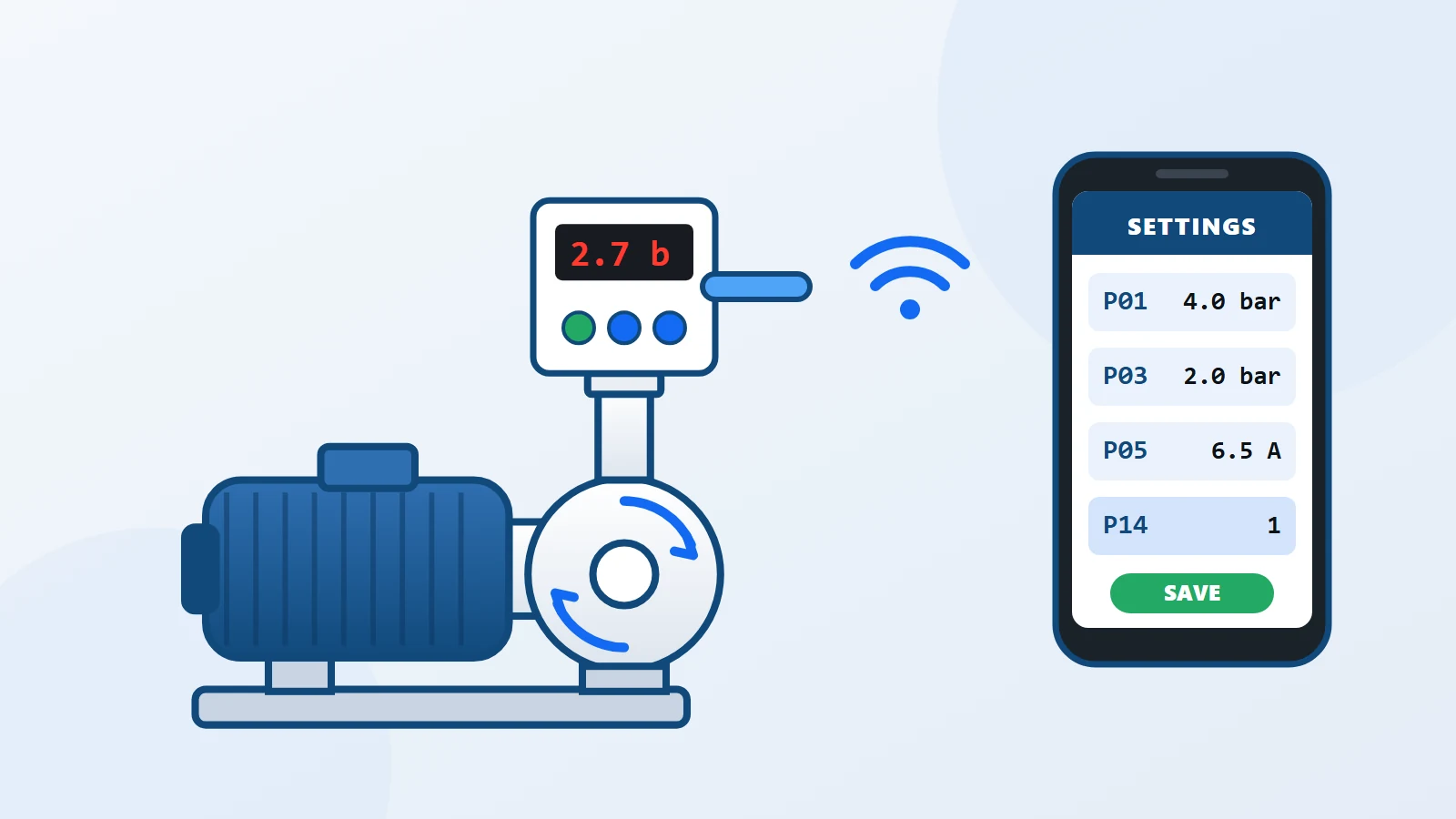

تنظیمات هیدروچک با وای‌فای (HydroCheck WiFi)
- کلید Reset/Wifi را چند ثانیه نگه دارید تا چراغ آبی روشن شود.
- در تنظیمات وای‌فای گوشی، شبکه HydroCheck را انتخاب کنید. صفحه تنظیمات خودکار باز میشود؛ اگر باز نشد، روی اعلان ورود به شبکه بزنید یا در مرورگر آدرس 172.217.28.1 را باز کنید.
- رمز دستگاه را وارد کنید؛ پیشفرض ۱۱۱۱ است.
- همه پارامترها در یک جدول نمایش داده می‌شوند؛ مقدارها را عوض کنید و تأیید را بزنید. با صدای زنگ دستگاه، تنظیمات ذخیره و ارتباط وای‌فای قطع میشود.
رمز هیدروچک
رمز پیشفرض تنظیمات ۱۱۱۱ است و در پارامتر P13 قابل تغییر است. اگر رمز را عوض کرده‌اید و فراموش شده، هنگام ورود رمز کلیدهای افزایش و کاهش را با هم نگه دارید و ۱۳۰۱ را وارد کنید. همه تنظیم‌ها، از جمله رمز، به حالت کارخانه برمی‌گردند و باید دوباره تنظیم شوند.
جدول پارامترهای هیدروچک (HydroCheck parameters)
| پارامتر | کار | نام انگلیسی | بازه | پیشفرض |
|---|---|---|---|---|
| P01 | حد بالای فشار (خاموش شدن پمپ) | Cut-out pressure | ۱ تا ۱۰ بار | ۴ بار |
| P02 | زمان توقف نرم | Soft stop time | ۰٫۵ تا ۵ ثانیه | ۱٫۵ ثانیه |
| P03 | حد پایین فشار (روشن شدن پمپ) | Cut-in pressure | ۰ تا ۹ بار، کمتر از P01 | ۲ بار |
| P04 | زمان استارت نرم | Soft start time | ۰٫۵ تا ۵ ثانیه | ۲٫۵ ثانیه |
| P05 | جریان نامی پلاک موتور | Rated motor current | ۲ تا ۲۲ آمپر | ۶٫۵ آمپر |
| P06 | جریان موتور در حالت بیآبی | Dry-run current | ۰٫۷ تا ۱۰ آمپر، کمتر از P05 | ۴ آمپر |
| P07 | زمان مجاز کار در بیآبی | Dry-run time | ۱۰ تا ۱۰۰ ثانیه | ۱۰ ثانیه |
| P08 | تأخیر راه‌اندازی دوباره بعد از بیآبی | Restart delay | ۰ تا ۱۵۰۰ دقیقه | ۱۵ دقیقه |
| P09 | روش تشخیص بیآبی | Dry-run detection mode | ۱ تا ۴ | ۲ |
| P10 | مدت روشن شدن ضدگیر بعد از ۲۴ ساعت خاموشی | Anti-seize run | ۰ تا ۲۵ ثانیه | ۱ ثانیه |
| P11 | کمترین فاصله مجاز بین استارت‌ها | Min time between starts | ۳ تا ۱۰۰ ثانیه | ۸ ثانیه |
| P12 | تعداد مجاز استارت‌های پیاپی | Max consecutive starts | ۰ تا ۱۰۰ | ۱۲ |
| P13 | رمز ورود | Password | ۱۰۰۰ تا ۹۹۹۹ | ۱۱۱۱ |
| P14 | فعال یا غیرفعال کردن پمپ | Pump enable | ۰ یا ۱ | ۰ |
| P15 | کمترین فشار برای تشخیص بیآبی | Dry-run min pressure | ۰٫۱ تا ۷٫۵ بار | ۰٫۵ بار |
| P16 | بیشترین زمان کار بی‌وقفه پمپ | Max continuous run | ۰ تا ۹۹۹ دقیقه | ۱۵ دقیقه |
| P17 | زمان استراحت بعد از کار مداوم | Rest time after continuous run | ۰٫۵ تا ۹۹۹ دقیقه | ۲ دقیقه |
| P18 | حداکثر فشار مجاز | Max pressure limit | ۰٫۵ تا ۱۰ بار | ۵٫۵ بار |
P09 روش تشخیص بیآبی:
| مقدار | روش |
|---|---|
| ۱ | حفاظت بیآبی غیرفعال |
| ۲ | تشخیص بیآبی با افت فشار خروجی (پیشفرض) |
| ۳ | تشخیص بیآبی با کاهش جریان موتور (P06) |
| ۴ | تشخیص بیآبی با افت فشار و کاهش جریان با هم |
تنظیم جریان بیآبی (P06)
P06 جریانی است که موتور وقتی آب ندارد می‌کشد. برای پیدا کردنش:
- پمپ روشن باشد؛ کلید P/C را بزنید تا جریان موتور نمایش داده شود.
- شیر خروجی پمپ کاملاً باز باشد؛ شیر ورودی پمپ را ببندید.
- صبر کنید منبع انبساط خالی شود و جریان روی کمترین مقدار ثابت بماند.
- این عدد را یادداشت کنید و چند دهم آمپر بیشتر از آن را در P06 بگذارید.
باد منبع انبساط
فشار باد منبع انبساط، وقتی منبع از آب خالی است، باید دست‌کم ۰٫۲ تا ۰٫۳ بار کمتر از P03 (حد پایین فشار) باشد. باد خیلی کم یا خیلی زیاد منبع، خطای F04 می‌دهد. P11 و P12 همین ایراد را از روی استارت‌های پشت‌سرهم تشخیص می‌دهند.
ایرادهای رایج بدون کد خطا
| مشکل | علت | راه رفع |
|---|---|---|
| پمپ بعد از روشن کردن دستگاه روشن نمی‌شود | P14 روی صفر است (پیشفرض کارخانه) | بعد از تنظیم، P14 را روی ۱ بگذارید |
| پمپ پشت‌سرهم روشن و خاموش میشود | P03 خیلی نزدیک P01 است یا باد منبع انبساط کم یا زیاد است | فاصله P01 و P03 را بیشتر از ۱ بار کنید و باد منبع را تنظیم کنید |
| در ساختمان پرواحد، F02 مدام تکرار میشود | زمان مجاز بیآبی (P07) برای این ساختمان کوتاه است | P07 را بیشتر کنید |
| در ساختمانی که بدون پمپ هم فشار دارد، بیآبی دیر تشخیص داده میشود | فشار ستون آب از P15 بیشتر است | P15 را کمی بالاتر از فشار ستون آب بگذارید و بعد از پمپ شیر یک‌طرفه نصب کنید |
| رمز تغییر داده شده و فراموش شده | — | کلیدهای افزایش و کاهش را با هم نگه دارید و رمز ۱۳۰۱ را وارد کنید؛ همه تنظیمات به کارخانه برمیگردد |
نصب و برق هیدروچک
- هیدروچک دو کابل دارد: کابل خروجی به ترمینال‌های موتور و کابل دوشاخه برای برق ۲۲۰ ولت. اول کابل خروجی را به موتور ببندید، بعد دوشاخه را به برق بزنید.
- دستگاه را هرگز بدون کلید مینیاتوری مناسب به برق نزنید:
| توان پمپ | کلید مینیاتوری |
|---|---|
| ۰٫۵ اسب | C4 |
| ۱ اسب | C6 |
| ۱٫۵ اسب | C10 |
| ۲ اسب | C16 |
| ۳ اسب | C20 |
| ۴ اسب | C25 |
- بدنه پمپ با سیم دست‌کم ۲٫۵ میلی‌متر مربع به ارت ساختمان وصل شود.
- دستگاه را زیر آفتاب مستقیم یا جایی که آب در زمستان یخ می‌زند نصب نکنید؛ یخ‌زدگی سنسور فشار را خراب میکند.
- برای ساختمانی که بدون پمپ هم فشار ستون آب دارد، بعد از پمپ شیر یک‌طرفه بگذارید.
مشخصات فنی هیدروچک HC130-1
| مشخصه | مقدار |
|---|---|
| مدل دفترچه | HC130-1، تکفاز |
| برق ورودی | ۲۲۰ ولت، ۵۰ هرتز، با دوشاخه |
| توان پمپ | تکفاز تا ۲۳۰۰ وات؛ به سفارش تا ۴ اسب |
| بازه فشار | ۰ تا ۱۰ بار، تنظیم با دقت ۰٫۱ بار |
| دمای محیط | صفر تا ۴۵+ درجه سانتی‌گراد |
| نصب | مستقیم روی پمپ؛ بدون پرشر سوییچ، مانومتر و پنج‌راهه |
| تنظیم | با سه کلید روی دستگاه یا با وای‌فای از گوشی |
| نمایشگر | فشار خط، جریان موتور و کدهای خطا |
| گارانتی | دو سال تعویض یا تعمیر |
معادل در HYDROSET
اگر با هر دو دستگاه کار می‌کنید، این جدول کمک میکند تنظیم یکی را به دیگری منتقل کنید. در هیدروچک و HYDROSET هر دو، فشار روشن و خاموش شدن مستقیم به بار تنظیم میشود؛ فرق در نام‌گذاری است: هیدروچک پارامترها را با P و خطاها را با F نام می‌برد، HYDROSET پارامترها را با F و خطاها را با E.
| هیدروچک | HYDROSET PM821 |
|---|---|
| P01 حد بالای فشار | F1 فشار خاموش شدن |
| P03 حد پایین فشار | F2 فشار روشن شدن |
| P05 جریان نامی موتور | F3 بیشترین جریان پمپ |
| P06 جریان بیآبی | F4 کمترین جریان پمپ |
| P07 زمان مجاز کار در بیآبی | F5 زمان تشخیص بیآبی |
| P08 تأخیر راه‌اندازی بعد از بیآبی | F6 زمان تلاش دوباره |
| P04 / P02 استارت و توقف نرم | F11 / F12 |
| F02 بیآبی | E3 و E4 (بیآبی با جریان و با فشار) |
| F03 اضافه بار | E1 اضافه جریان |
| F05 ایراد سنسور فشار | E6 خطای سنسور فشار |
پارامترهای HYDROSET در دفترچه HYDROSET و کدهای خطای آن در کدهای خطای ست کنترل پمپ آب آمده است. مقایسه همه انواع کنترل پمپ در انواع کنترل پمپ آب و معنی کدهای برندهای دیگر در ارور ست کنترل همه برندها آمده است.
سؤال‌های رایج
هیدروچک (HydroCheck) چیست؟
کنترل فشار و محافظ الکتروپمپ است که مستقیم روی پمپ نصب میشود، پمپ را بر اساس فشار روشن و خاموش میکند، استارت و توقف نرم دارد و پمپ را در برابر بیآبی، اضافه بار و ایراد منبع انبساط حفظ میکند.
رمز هیدروچک چند است؟
رمز پیشفرض ۱۱۱۱ است. اگر عوض شده و فراموش شده، با نگه داشتن کلیدهای افزایش و کاهش و وارد کردن ۱۳۰۱ همه تنظیمات و رمز به کارخانه برمیگردد.
چرا بعد از نصب هیدروچک پمپ روشن نمی‌شود؟
پارامتر P14 در تنظیم کارخانه روی صفر است و پمپ تا وقتی P14 روی ۱ نرود فرمان نمی‌گیرد.
خطای F02 هیدروچک یعنی چه؟
یعنی آب ورودی پمپ قطع یا خیلی کم است. آب ورودی و هواگیری پمپ را بررسی کنید و P06 و P15 را درست تنظیم کنید. خطا بعد از زمان P08 خودش پاک میشود.
خطای F03 هیدروچک یعنی چه؟
یعنی جریان موتور از جریان نامی (P05) بیشتر شده. P05 را برابر پلاک موتور بگذارید و گیر کردن پروانه، شافت و بلبرینگ و ایراد منبع انبساط را بررسی کنید.
خطای F04 هیدروچک یعنی چه؟
ایراد منبع انبساط است؛ معمولاً باد منبع کم یا زیاد شده یا P03 خیلی نزدیک P01 است.
تنظیم هیدروچک با گوشی چطور است؟
کلید Reset/Wifi را نگه دارید تا چراغ آبی روشن شود، به شبکه وای‌فای HydroCheck وصل شوید، رمز ۱۱۱۱ را بزنید و پارامترها را در جدول صفحه وب تغییر دهید.
هیدروچک برای چه پمپی مناسب است؟
مدل HC130-1 برای پمپ تکفاز تا ۲۳۰۰ وات است و به سفارش تا ۴ اسب ساخته میشود. سازنده مدلهای سهفاز و بوستر پمپ هم دارد.
