HYDROLEVEL HV-300 سطح سنج هیدرواستاتیک آب چاه و مخزن است: سطح آب را تا ۳۰۰ متر با دقت ۲ میلیمتر اندازه میگیرد، روی کارت حافظه ثبت میکند، پمپ شناور را در برابر بی‌آبی حفظ میکند و گزارش و تحلیل آبدهی چاه میدهد.

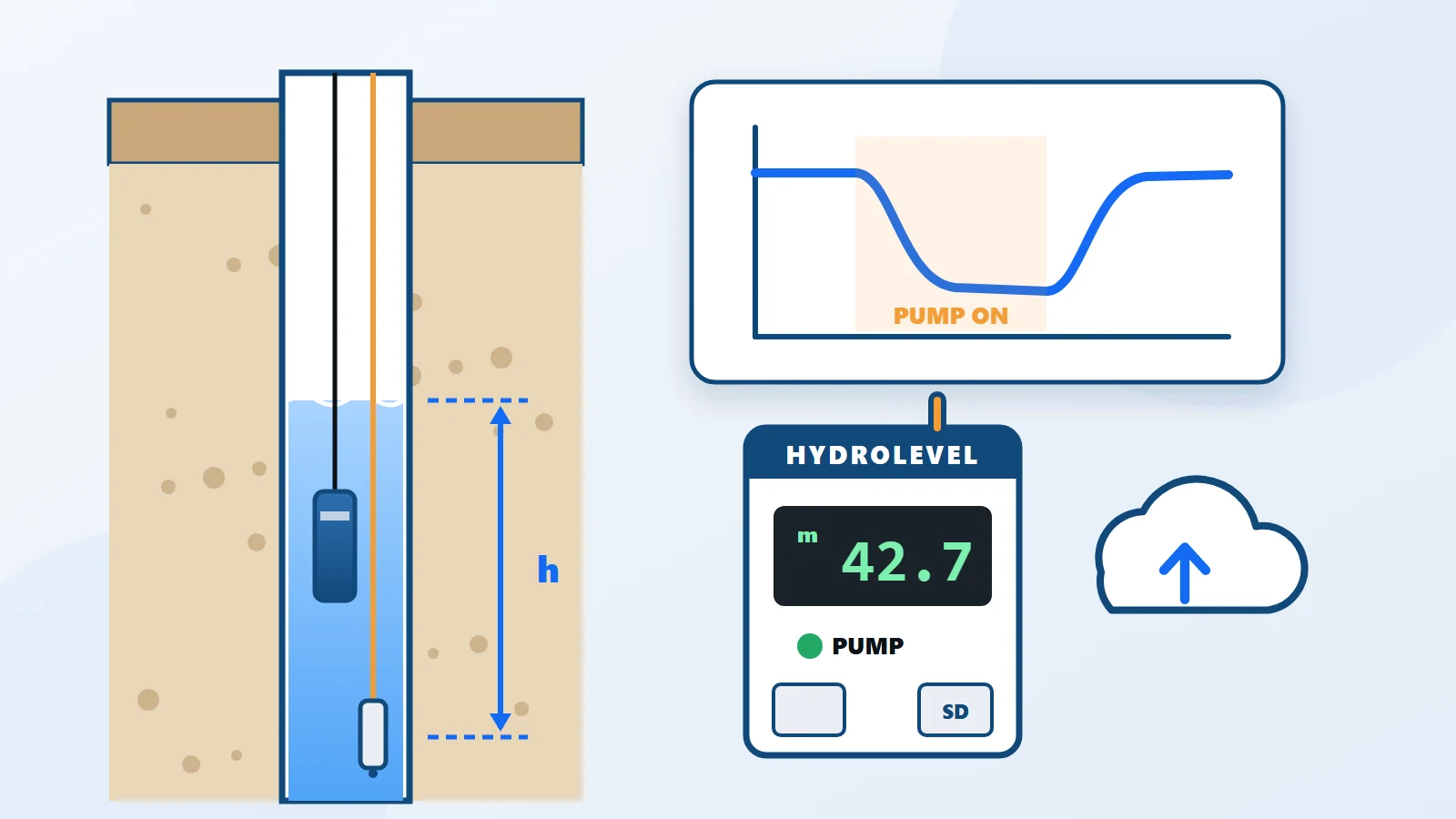

HYDROLEVEL HV-300 یک سطح سنج چاه و مخزن است که سه کار را با هم انجام میدهد: سطح آب را پیوسته و دقیق اندازه میگیرد، همه اندازه‌ها را با تاریخ و ساعت ثبت میکند و پمپ را بر اساس سطح واقعی آب روشن و خاموش میکند. سیستم از یک سنسور سطح آب غوطه‌ور و یک دیتالاگر داخل تابلو برق ساخته شده که با هم یک محصول‌اند.
اگر چاه کشاورزی، چاه صنعتی یا مخزن ذخیره آب دارید و می‌خواهید بدانید سطح آب در طول روز و فصل چطور تغییر میکند، یا پمپ شناورتان به خاطر پایین رفتن آب سوخته است، این مطلب برای شماست.
HYDROLEVEL چه مشکلاتی را حل میکند؟
| مشکل | کاری که HYDROLEVEL میکند |
|---|---|
| پمپ شناور با پایین رفتن آب چاه خشک کار میکند و می‌سوزد | پمپ پیش از رسیدن آب به دهانه مکش خاموش میشود |
| کسی نمی‌داند سطح آب چاه در تابستان چقدر افت میکند | سطح آب شبانه‌روز با تاریخ و ساعت ثبت میشود |
| مخزن سرریز میکند یا خالی می‌ماند | پمپ در سطح پایین روشن و در سطح بالا خاموش میشود |
| فلوتر و الکترود گیر می‌کنند یا رسوب می‌گیرند | سنسور قطعه متحرک ندارد و عدد پیوسته میدهد |
| برای کارفرما یا مراجع گزارش مستند سطح آب لازم است | گزارش آماده از نرمافزار ابری و داده خام روی کارت حافظه |
| معلوم نیست پمپ فعلی برای چاه زیاد است یا کم | تحلیل افت و بازیابی چاه از روی دادههای ثبت‌شده |
۱. سوختن پمپ شناور در اثر پایین رفتن آب چاه
وقتی آب چاه در ساعت‌های پمپاژ یا فصل کم‌آبی پایین میرود و به دهانه مکش می‌رسد، پمپ هوا می‌کشد و کارکرد خشک پمپ شروع میشود؛ رایج‌ترین دلیل سوختن پمپ‌های شناور. HYDROLEVEL سطح آب بالای سنسور را می‌بیند و پیش از آنکه آب به دهانه پمپ برسد، پمپ را خاموش میکند. حفاظت بر اساس آب واقعی چاه است، نه حدس از روی جریان برق.
۲. بی‌خبری از سطح آب چاه
بیشتر صاحبان چاه سطح آب را فقط وقتی می‌فهمند که آب کم شده است. HYDROLEVEL اندازه گیری سطح آب چاه را شبانه‌روز و خودکار انجام میدهد و هر عدد را با تاریخ و ساعت روی کارت حافظه ثبت میکند. کارت به خود شما تحویل داده میشود و داده‌ها بدون اینترنت هم در دسترس است.
۳. سرریز یا خالی ماندن مخزن
در کنترل سطح آب مخزن، پمپ با رسیدن آب به حد پایین روشن و با رسیدن به حد بالا خاموش میشود. آب و برق هدر نمی‌رود و مخزن خالی نمی‌ماند.
۴. گزارش برای کارفرما و مراجع
داده‌ها در نرمافزار ابری به شکل نمودار روزانه، ماهانه و سالانه نمایش داده میشوند و گزارش آماده برای ارائه ساخته میشود.
۵. ندانستن ظرفیت واقعی چاه
از روی دادههای ثبت‌شده، رفتار چاه هنگام پمپاژ و بعد از آن تحلیل میشود تا معلوم شود پمپ فعلی بیشتر از توان چاه آب می‌کشد یا جای برداشت بیشتر هست (بخش تحلیل آبدهی چاه را ببینید).
سنسور سطح آب چاه چطور کار میکند؟
HYDROLEVEL یک سنسور سطح سنج هیدرواستاتیک است؛ همان چیزی که در صنعت به آن لول ترانسمیتر هیدرواستاتیک هم می‌گویند. سنسور داخل آب قرار میگیرد و فشار ستون آب بالای خودش را اندازه میگیرد. هر ۱ بار فشار تقریباً برابر ۱۰٫۲ متر آب است؛ دستگاه این فشار را به ارتفاع آب تبدیل میکند.
نصب ساده است: سنسور یک بار لب چاه صفر میشود و بعد داخل چاه میرود. از آن به بعد فاصله سنسور از لبه چاه اهمیتی ندارد و لازم نیست عمق نصب اندازه گرفته یا جایی وارد شود. بالا و پایین رفتن عددی که دستگاه نشان میدهد، همان بالا و پایین رفتن سطح آب چاه است.
سطح سنج هیدرواستاتیک یا روش‌های دیگر؟
| روش | محدودیت رایج | HYDROLEVEL |
|---|---|---|
| فلوتر و شناور | فقط دو نقطه روشن و خاموش؛ گیر میکند | عدد پیوسته به متر؛ بدون قطعه متحرک |
| الکترود | چند سطح ثابت؛ رسوب روی الکترود خطا می‌سازد | هر سطحی در کل بازه اندازه‌گیری |
| التراسونیک و راداری | در چاه باریک و عمیق، دیواره و بخار و کف خطا می‌سازند | اندازه از داخل آب؛ شرایط دهانه چاه اثری ندارد |
| متر صوتی دستی | فقط یک عدد در لحظه‌ای که کسی سر چاه است | ثبت خودکار شبانه‌روزی |
اگر فقط می‌خواهید مخزن کوچکی پر و خالی شود، مقایسه فلوتر برقی و محافظ بی‌آبی را هم بخوانید. HYDROLEVEL برای جایی است که عدد دقیق سطح آب، ثبت آن و گزارش اهمیت دارد.
کنترل سطح آب چاه و پمپ
دیتالاگر یک خروجی رله دارد که پمپ را از طریق کنتاکتور فرمان میدهد و در دو حالت کار میکند:
- برداشت از چاه: پمپ تا وقتی سطح آب بالای حد مجاز است کار میکند و با رسیدن به حد پایین خاموش میشود.
- پرکردن مخزن: پمپ در حد پایین مخزن روشن و در حد بالای آن خاموش میشود.
همه سطح‌ها بر حسب ارتفاع آب بالای سنسور تنظیم میشوند. برای حفاظت پمپ شناور کافی است بدانید سنسور چند متر پایین‌تر از دهانه مکش پمپ است؛ حد بی‌آبی همان فاصله به‌اضافه چند متر حاشیه گذاشته میشود.
اندازه گیری سطح آب چاه و تحلیل آبدهی چاه
آبدهی چاه را نمی‌شود با یک بار نگاه کردن فهمید؛ باید دید سطح آب هنگام پمپاژ چقدر پایین میرود و بعد از خاموش شدن پمپ با چه سرعتی برمی‌گردد. دادههای HYDROLEVEL دقیقاً همین را نشان می‌دهند:
- سطح ایستابی: سطح آب وقتی پمپ مدتی خاموش بوده است.
- سطح دینامیکی: سطح آب وقتی پمپ مدتی کار کرده و افت پایدار شده است.
- افت: اختلاف این دو. افت زیاد یعنی پمپ بیشتر از توان چاه آب می‌کشد.
- بازیابی: سرعت بالا آمدن آب بعد از خاموش شدن پمپ. بازیابی کند نشانه آبدهی کم یا گرفتگی چاه است.
- ظرفیت ویژه: اگر دبی پمپ را بدانید، دبی تقسیم بر افت نشان میدهد چاه به ازای هر متر افت چقدر آب میدهد. مقایسه این عدد در سال‌های مختلف، افت بازدهی چاه را نشان میدهد.
چون افت و بازیابی از اختلاف اندازه‌ها به دست می‌آیند، جای سنسور در چاه روی نتیجه اثری ندارد.
کاربردها
- چاه عمیق و نیمه‌عمیق کشاورزی: پایش افت سطح آب، حفاظت پمپ شناور و گزارش برداشت.
- چاه‌های صنعتی و شهرک‌ها: گزارش مستند سطح آب برای مراجع.
- مخازن ذخیره آب ساختمان و صنعتی: کنترل سطح مخزن و جلوگیری از سرریز.
- رودخانه، کانال و آب‌بندان: ثبت تغییرات سطح آب در طول زمان.
- چاه‌های مشاهده‌ای و پیزومتر: ثبت دقیق سطح آب زیرزمینی.
مشخصات فنی HYDROLEVEL HV-300
| مشخصه | مقدار |
|---|---|
| نوع سنسور | هیدرواستاتیک غوطه‌ور |
| بازه اندازه‌گیری | ۰ تا ۳۰ بار (تا ۳۰۰ متر ستون آب) |
| دقت | ۲ میلیمتر (خطای ±۱٫۵ میلیبار) |
| برق ورودی | ۱۸۰ تا ۲۴۰ ولت متناوب، ۵۰ تا ۶۰ هرتز |
| خروجی رله | تا ۱۰ آمپر در ۲۵۰ ولت متناوب |
| دمای کار | ۱۰- تا ۴۵+ درجه سانتی‌گراد |
| درجه حفاظت بدنه | IP54 |
| ابعاد دیتالاگر | ۷۲ × ۸۷ × ۶۰ میلیمتر؛ قالب ۳ مینیاتوری داخل تابلو |
| کابل سنسور | ۳۰۰ متر استاندارد؛ طول دلخواه به سفارش |
| ذخیره و گزارش | کارت حافظه و نرمافزار ابری |
سفارش HYDROLEVEL
HYDROLEVEL به سفارش و متناسب با هر پروژه تولید میشود. طول کابل سنسور، حالت کنترل پمپ و نوع گزارش بر اساس عمق چاه یا ابعاد مخزن شما تنظیم میشود. برای قیمت و زمان تحویل، عمق چاه یا مخزن، عمق نصب پمپ و نوع گزارش مورد نیاز را از صفحه تماس با ما با ما در میان بگذارید.
سؤال‌های رایج
سطح سنج چاه چیست؟
دستگاهی است که فاصله یا ارتفاع آب چاه را اندازه میگیرد. HYDROLEVEL این کار را با یک سنسور هیدرواستاتیک داخل آب انجام میدهد و عدد را پیوسته ثبت میکند.
عمق سنج چاه آب با سطح سنج فرق دارد؟
در گفتوگوی روزمره هر دو به دستگاهی گفته میشود که سطح آب چاه را نشان میدهد. HYDROLEVEL ارتفاع آب بالای سنسور را تا ۳۰۰ متر اندازه میگیرد و تغییرات سطح آب چاه را ثبت میکند.
دقت سنسور سطح آب چاه HYDROLEVEL چقدر است؟
۲ میلیمتر، با خطای ±۱٫۵ میلیبار، در بازه ۰ تا ۳۰ بار.
آیا باید عمق نصب سنسور را بدانم؟
نه. سنسور یک بار لب چاه صفر میشود و بعد داخل چاه میرود. از آن به بعد فاصله سنسور از لبه چاه اهمیتی ندارد.
آیا HYDROLEVEL از پمپ شناور در برابر بی‌آبی محافظت میکند؟
بله. پیش از آنکه سطح آب به دهانه مکش پمپ برسد، پمپ را خاموش میکند.
دادههای سطح آب کجا ذخیره میشوند؟
روی کارت حافظهای که به شما تحویل داده میشود، و برای گزارشگیری در نرمافزار ابری.
برای کنترل سطح آب مخزن ساختمان هم مناسب است؟
بله. در حالت پرکردن مخزن، پمپ را در حد پایین روشن و در حد بالا خاموش میکند و جلوی سرریز را میگیرد.
قیمت سطح سنج چاه HYDROLEVEL چقدر است؟
HYDROLEVEL به سفارش و متناسب با پروژه ساخته میشود؛ قیمت و زمان تحویل به طول کابل و نیاز پروژه بستگی دارد. مشخصات چاه یا مخزن را برای ما بفرستید.
