سیمکشی ست کنترل پمپ آب: ترمینال ورودی و خروجی، ترتیب اتصال، کلید مینیاتوری، حالت کنتاکتور، و آزمایش بعد از سیمکشی. بر اساس دفترچه HYDROSET PM821.
سیمکشی ست کنترل پیچیده نیست، اما ترتیب و کیفیت اتصال مهم است. بیشتر خطاهایی که بعد از نصب دیده میشود از یک ترمینال شل یا جابهجا بستن سیمها میآید. این راهنما سیمکشی HYDROSET PM821 را طبق دفترچه آن توضیح میدهد.
پیش از هر کاری برق مدار را از کلید مینیاتوری قطع کنید. اگر با کار برق آشنا نیستید، سیمکشی را به برقکار بسپارید.
برق دستگاه
- ولتاژ کار دستگاه ۱۸۰ تا ۲۴۰ ولت تکفاز است.
- ولتاژ خروجی دستگاه برابر ولتاژ ورودی است؛ یعنی پمپ همان برقی را میگیرد که به دستگاه میرسد.
- خود دستگاه کمتر از ۵ وات مصرف دارد.
ترمینالها

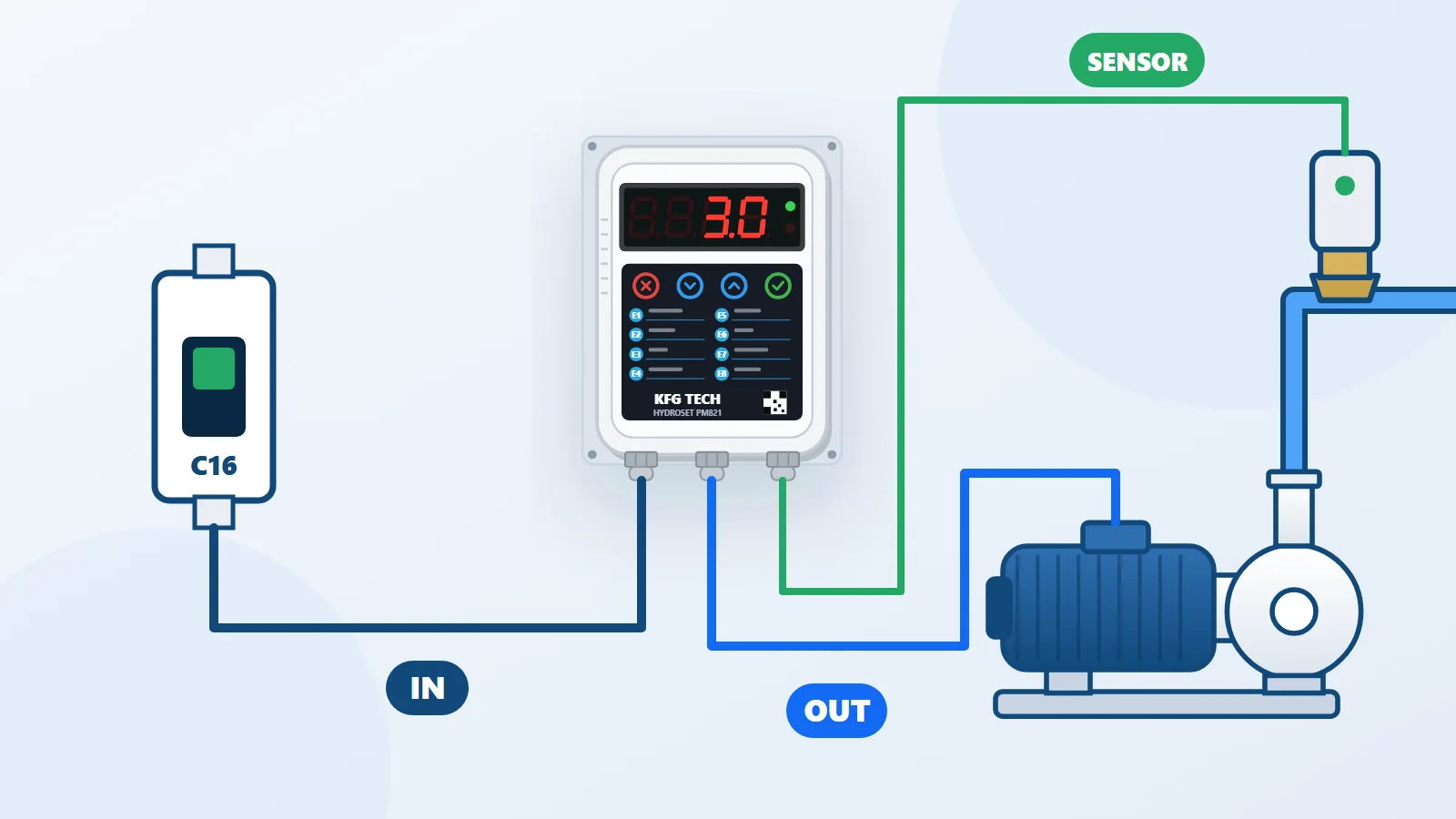

دستگاه برای ورودی و خروجی ترمینال جدا دارد و کنار هر سیم برچسبی هست که نشان میدهد آن سیم به پمپ میرود یا به برق.
| از | به |
|---|---|
| برق تابلو، بعد از کلید مینیاتوری | ترمینال ورودی دستگاه |
| ترمینال خروجی دستگاه | پمپ |
| سنسور فشار (سیم ثابت) | دستگاه |
ترتیب اتصال
- برچسب کنار سیمها را بخوانید.
- سیم خروجی را به ترمینال پمپ وصل کنید.
- در آخر سیم ورودی را به برق وصل کنید.
جایگزینی کلید اتوماتیک مکانیکی
در سیمکشی قدیمی، برق پمپ از داخل پرشر سوییچ مکانیکی رد میشد. وقتی ست کنترل جای آن را میگیرد، برق شبکه به ورودی دستگاه میرود و پمپ از خروجی دستگاه برق میگیرد. سنسور فشار هم جای پرشر سوییچ روی پنجراهی، بعد از شیر یکطرفه بسته میشود. تغییری در لولهکشی لازم نیست. سیم ارت پمپ را طبق سیمکشی ساختمان وصل نگه دارید.
کلید مینیاتوری
کلید مینیاتوری را متناسب با توان پمپ انتخاب کنید، نه کوچکتر. موتور در لحظه راهاندازی جریانی بیشتر از جریان کار عادی میکشد و کلید کوچک همان لحظه میپرد. جدول کلید مناسب هر مدل در راهنمای انتخاب ست کنترل آمده است.
حالت کنتاکتور
اگر خروجی دستگاه به کنتاکتور وصل شود، کنتاکتور پمپ را روشن و خاموش میکند و جریان پمپ از دستگاه عبور نمیکند. در این حالت دستگاه جریان پمپ را نمیبیند، پس:
- F4 را ۰ بگذارید تا E3 در نظر گرفته نشود.
- تشخیص بیآبی را با فشار انجام دهید، یعنی روی F10 حساب کنید.
کیفیت اتصال
سیمها را کامل داخل ترمینال ببرید و پیچ ترمینال را محکم ببندید. اتصال شل سه نتیجه دارد: گرم شدن ترمینال، افت ولتاژ و خطا روی نمایشگر. شل بودن ترمینال خروجی یکی از دلایل رایج خطای E2 است؛ دستگاه جریانی از پمپ نمیبیند و پمپ را خاموش میکند.
سیم سنسور
سیم سنسور به آن ثابت است. پیش از بستن، سنسور را چند دور معکوس بچرخانید و بعد ببندید تا سیم نپیچد. مسیر سیم را طوری ببرید که زیر پا یا کنار لبه تیز نباشد؛ سیم قطعشده خطای E6 میدهد.
آزمایش بعد از سیمکشی
- برق را وصل کنید. دستگاه نام خود را نشان میدهد و حدود ۳۰ ثانیه آمادهسازی میکند.
- چراغ سبز پشت سنسور باید روشن باشد.
- فشار خط را روی نمایشگر بخوانید.
- یک شیر برداشت باز کنید؛ وقتی فشار زیر F2 برود پمپ باید روشن شود.
- جریان پمپ را با کلید پایین بخوانید و با پلاک پمپ مقایسه کنید.
بعد از سیمکشی، پارامترهای F1 تا F4 را طبق تنظیم ست کنترل پمپ آب تنظیم کنید. نصب سنسور و لولهکشی در راهنمای نصب آمده است.
