راهنمای کامل کنترل هوشمند پمپ آب تفسان مدل TF1-V7: رمز ۵۶، جدول پارامترهای PA01 تا PA14 با مقدار کارخانه، مراحل تنظیم، محاسبه فشار PA01، تنظیم جریان بیآبی، معنی خطاهای AL01 تا AL04، AL2A و AL2P و دفترچه PDF.

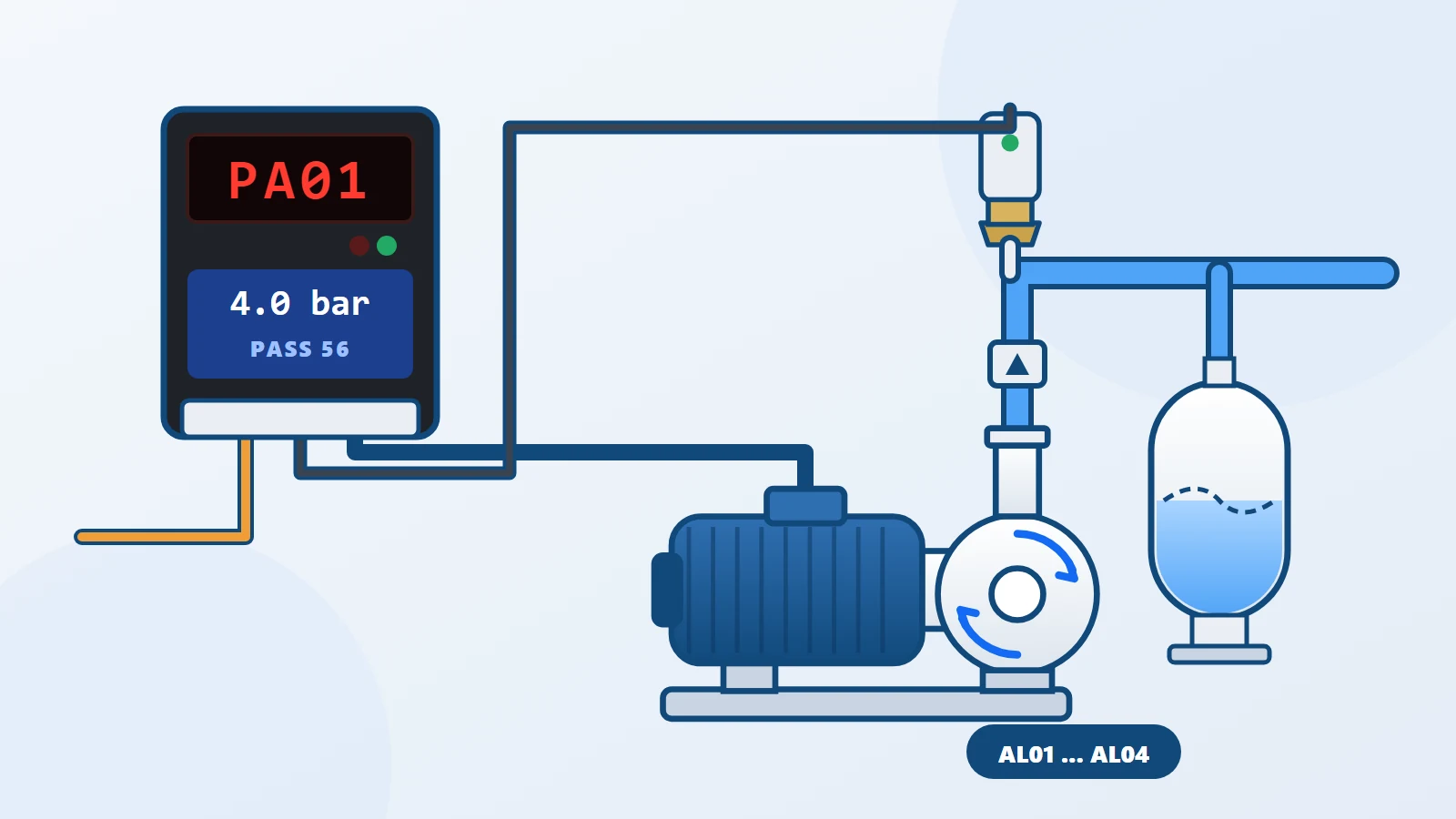

ست کنترل تفسان (با نام کامل دستگاه کنترل هوشمند تفسان، به انگلیسی TAFSUN Smart Pump Controller) با مدل TF1-V7، پمپ آب تکفاز تا ۳ اسب را بر اساس فشار روشن و خاموش میکند، استارت و توقف نرم دارد و پمپ را در برابر اضافه جریان، بیآبی، کار پیوسته و ایراد منبع تحت فشار حفظ میکند. در بازار با نام کلید هوشمند تفسان و کنترل هوشمند پمپ آب تفسان هم شناخته می‌شود. این راهنما تنظیمات تفسان را قدم‌به‌قدم توضیح می‌دهد، همه پارامترهای PA01 تا PA14 را با بازه و مقدار کارخانه می‌آورد و معنی خطاهای تفسان و راه رفع هرکدام را می‌گوید. نسخه PDF این دفترچه هم پایین صفحه هست.
کلیدها و نمایشگر تفسان
دستگاه یک نمایشگر چهاررقمی، دو چراغ LED و چهار کلید دارد:
- LED سبز: پمپ روشن است؛ از شروع راه‌اندازی نرم تا پایان خاموش شدن نرم روشن می‌ماند.
- LED قرمز: یک خطا رخ داده و پمپ برای حفاظت خاموش است. در همه خطاها، هر ۵۹ ثانیه بوق هشدار هم شنیده می‌شود.
- کلید ▲: افزایش عدد؛ در حالت عادی با زدنش بین نمایش فشار آب و جریان موتور جابه‌جا می‌شوید.
- کلید ▼: کاهش عدد.
- کلید ثبت ↵ (سمت راست): ورود به تنظیمات و ذخیره عدد.
- کلید ESC (سمت چپ): برگشت یک مرحله، انصراف از ثبت و پاک کردن خطا.
رمز ست کنترل تفسان؛ پارامتر PASS
- برای تغییر پارامترها، PASS باید روی ۵۶ باشد. بدون آن، فقط PA01 و PA02 قابل تغییرند.
- تا وقتی PASS روی ۵۶ است، پمپ روشن نمیشود. بعد از تنظیم، آن را به عدد دیگری برگردانید. با خاموش شدن برق هم PASS صفر می‌شود.
- اگر PASS را روی ۱۱ بگذارید و ثبت کنید، همه پارامترها به تنظیم کارخانه برمی‌گردند.
- پارامترها با زدن کلید ثبت در حافظه ثابت ذخیره می‌شوند و با قطع برق از بین نمی‌روند. اگر بعد از تغییر عدد، به‌جای ثبت کلید برگشت را بزنید، عدد قبلی می‌ماند.
تنظیمات تفسان؛ راه‌اندازی قدم‌به‌قدم
- دستگاه را با پیچ و رولپلاک روی دیوار، دور از آفتاب، گرد و غبار و پاشش آب نصب کنید.
- سنسور فشار را روی پنج‌راهی سیستم تحت فشار ببندید.
- کابل پمپ را وصل کنید: سیم زرد و سبز ارت، سیم آبی نول، و سیم قهوه‌ای یا مشکی فاز. بهتر است کابل مستقیم به ترمینال موتور برود.
- برق دستگاه را وصل کنید. همه بخش‌های نمایشگر یک ثانیه روشن و آلارم یک بار شنیده می‌شود؛ بعد AL04 نمایش داده می‌شود چون سنسور هنوز وصل نیست.
- کلید ثبت ↵ را بزنید، با ▲ یا ▼ به PASS بروید، ۵۶ را وارد کنید و ثبت کنید.
- از PA01 تا PA14 را یکی‌یکی تنظیم و هر کدام را با کلید ثبت ذخیره کنید.
- در آخر PASS را دوباره از ۵۶ به عدد دیگری برگردانید؛ تا PASS روی ۵۶ است، پمپ روشن نمیشود.
- کانکتور سنسور را وصل کنید؛ AL04 پاک می‌شود و اگر فشار کم باشد، پمپ روشن می‌شود.
- یک شیر خروجی را باز کنید و ببینید پمپ در فشار درست روشن و خاموش می‌شود.
پارامتر PA12 (کالیبره سنسور) را تغییر ندهید. با کلید ESC هر وقت بخواهید یک مرحله به عقب برمی‌گردید.
جدول پارامترهای تفسان (PA01 تا PA14)
| پارامتر | کار | English | بازه | کارخانه |
|---|---|---|---|---|
| PA01 | فشار خاموش شدن نرم پمپ | Cut-out pressure | ۱ تا مقدار PA13 بار | ۴٫۰ بار |
| PA02 | اختلاف فشار روشن و خاموش شدن | Pressure differential | ۰٫۳ تا ۵ بار | ۱٫۰ بار |
| PA03 | زمان روشن شدن نرم موتور | Soft-start time | ۰٫۲ تا ۵ ثانیه | ۰٫۵ ثانیه |
| PA04 | زمان خاموش شدن نرم موتور | Soft-stop time | ۰٫۲ تا ۵ ثانیه | ۲٫۰ ثانیه |
| PA05 | جریان روی پلاک موتور | Rated motor current | ۲ تا ۱۸ آمپر | ۵ آمپر |
| PA06 | بیشترین زمان کار پیوسته پمپ | Max continuous run | ۱۰ تا ۹۶۰ ثانیه | ۲۴۰ ثانیه |
| PA07 | جریان بیآبی پمپ | Dry-run current | ۱ آمپر تا مقدار PA05 | ۲ آمپر |
| PA08 | روشن شدن دوباره بعد از خطای AL2P | Restart delay after AL2P | ۰ تا ۶۰ دقیقه | ۱۰ دقیقه |
| PA09 | روشن کردن ضدگیر هر ۲۴ ساعت | Anti-seize run | ۰ تا ۳۰ ثانیه | ۵ ثانیه |
| PA10 | زمان تشخیص ایراد منبع تحت فشار | Tank fault: time window | ۳ تا ۱۰۰ ثانیه | ۱۰ ثانیه |
| PA11 | تعداد استارت برای خطای منبع | Tank fault: start count | ۰ تا ۱۰۰ بار | ۷ |
| PA12 | کالیبره (صفر) سنسور فشار | Sensor zero calibration | ۱٫۵- تا ۱٫۵+ بار | مخصوص هر سنسور |
| PA13 | سقف فشار قابل تنظیم در PA01 | Max PA01 limit | ۲ تا ۱۰ بار | ۶٫۰ بار |
| PA14 | نوع حفاظت پمپ | Protection mode | ۰ تا ۴ | ۳ |
| PASS | رمز تغییر پارامترها | Password | ۰ تا ۹۹ | ۰ |
گزینه‌های PA14 (نوع حفاظت):
| مقدار | حفاظت فعال |
|---|---|
| ۰ | هیچ حفاظتی فعال نیست |
| ۱ | فقط حفاظت با زمان کار پیوسته (PA06) و جریان بیآبی (PA07) |
| ۲ | اگر فشار به PA01 نرسد، پمپ بعد از زمان PA06 خاموش و بعد از PA08 دوباره روشن می‌شود |
| ۳ | حالت‌های ۱ و ۲ با هم (مقدار کارخانه) |
| ۴ | برای پمپ‌هایی که جریان بی‌باری و جریان کار عادی‌شان نزدیک است، معمولاً یک اسب و کمتر؛ از نسخه V6 به بعد |
محاسبه فشار PA01 و PA02
دفترچه تفسان فشار خاموش شدن را این‌طور حساب میکند:
- ارتفاع کل ساختمان ≈ تعداد طبقات × ۳٫۲ متر
- PA01 = (ارتفاع کل ÷ ۱۰) + ۱ + ۱ + ۰٫۹ — یک بار برای فشار لازم در بالاترین طبقه، یک بار برای منبع تحت فشار و ۰٫۹ بار برای افت‌ها.
مثلاً برای ساختمان ۴ طبقه: ۴ × ۳٫۲ = ۱۲٫۸ متر، پس PA01 حدود ۴٫۲ بار. بعد از راه‌اندازی، یک شیر در بالاترین طبقه باز کنید؛ اگر فشار کافی نبود، PA01 را نیم بار بیشتر کنید.
PA02 اختلاف فشار روشن و خاموش شدن است و معمولاً ۱ بار گذاشته می‌شود؛ یعنی پمپ در فشار PA01 منهای PA02 روشن می‌شود. اگر PA02 خیلی کم باشد، پمپ پشت‌سرهم روشن و خاموش می‌شود و AL01 یا AL03 می‌دهد. PA13 سقف PA01 است تا فشار خاموش شدن اشتباهی خیلی بالا گذاشته نشود.
تنظیم جریان بیآبی تفسان (PA05 و PA07)
مهم‌ترین تنظیم‌ها PA05 (جریان پلاک موتور) و PA07 (جریان بیآبی) هستند؛ سازنده هشدار داده که تنظیم نکردن آن‌ها می‌تواند به پمپ آسیب جدی بزند. اگر جریان از PA07 کمتر شود، بعد از حدود ۴۰ ثانیه پمپ خاموش می‌شود. برای پیدا کردن جریان بیآبی:
- کلید ▲ را یک بار بزنید تا جریان موتور نمایش داده شود.
- شیر ورودی پمپ را ببندید و یکی از شیرهای خروجی را باز بگذارید تا پمپ با احتیاط بی‌آب شود.
- جریان بیآبی را یادداشت کنید، حدود ۵ درصد به آن اضافه کنید و در PA07 بگذارید.
- شیر ورودی پمپ را دوباره باز کنید.
اگر PA05 بالاتر از جریان واقعی موتور تنظیم شود، حفاظت اضافه بار ضعیف می‌شود؛ اگر پایین‌تر، AL01 بی‌دلیل نمایش داده می‌شود.
تنظیم باد منبع تحت فشار
فشار باد منبع = PA01 − PA02 − ۰٫۲ بار (برای psi، عدد بار را در ۱۴٫۵ ضرب کنید). باد را وقتی تنظیم کنید که منبع کاملاً از آب خالی است. مثلاً با PA01 چهار بار و PA02 یک بار، باد منبع ۲٫۸ بار است.
خطاهای تفسان و راه رفع
| کد | معنی | English | علت | راه رفع |
|---|---|---|---|---|
| AL01 | اضافه جریان | Overcurrent | جریان پمپ از PA05 بیشتر شده | PA05 را با جریان پلاک تنظیم کنید؛ جریان پمپ را اندازه بگیرید؛ اگر بیشتر است، قسمت‌های مکانیکی پمپ و آزاد بودن روتور را بررسی کنید |
| AL02 | بیآبی | Dry run | پمپ آب ندارد | رسیدن آب به پمپ را بررسی و پمپ را هواگیری کنید؛ تنظیم‌های بیآبی را دوباره بررسی کنید |
| AL2A | بیآبی از روی جریان | Dry run (current) | جریان موتور کمتر از PA07 شده | جریان بیآبی را دوباره اندازه بگیرید و PA07 را درست کنید |
| AL2P | کار پیوسته بدون رسیدن به فشار | Continuous run timeout | پمپ بیشتر از PA06 روشن مانده و فشار به PA01 نرسیده (مثلاً آبیاری یا شستشوی طولانی) | معمولاً بعد از زمان PA08 خودش رفع می‌شود؛ اگر تکرار شد، PA06 را تا حد توان پمپ بیشتر و PA08 را تا ۱ دقیقه کم کنید |
| AL03 | ایراد منبع تحت فشار | Pressure tank fault | پمپ در زمان PA10 بیش از PA11 بار روشن و خاموش شده | باد منبع تحت فشار را بررسی کنید؛ PA01 و PA02 را دوباره بررسی کنید |
| AL04 | ایراد سنسور فشار | Pressure sensor fault | سنسور وصل نیست یا کابلش ایراد دارد | اتصال کانکتور سنسور، سالم بودن کابل و خود سنسور را بررسی کنید |
| مشکل | راه رفع |
|---|---|
| نمایشگر روشن نمیشود | برق ورودی و ولتاژ را بررسی کنید؛ کابل ورودی دستگاه را بررسی کنید |
| نمایشگر روشن است ولی پمپ روشن نمیشود | فشار نمایش داده‌شده باید از PA01 کمتر باشد؛ کابل خروجی به پمپ و خود موتور را بررسی کنید؛ اگر PASS روی ۵۶ مانده، پمپ روشن نمیشود و باید آن را عوض کرد |
| بعد از وصل برق، AL01 نمایش داده می‌شود | PA05 را تنظیم کنید و جریان پمپ را اندازه بگیرید؛ اگر بیشتر است، قسمت‌های مکانیکی پمپ و روتور را بررسی کنید |
هنگام نصب اولیه، دیدن چند خطا طبیعی است، چون پمپ‌ها جریان و فشار متفاوتی دارند؛ معمولاً با تنظیم درست پارامترها برطرف می‌شود و نشانه خرابی دستگاه یا پمپ نیست.
حفاظت‌های ویژه تفسان
- ضدگیر (PA09): اگر پمپ ۲۴ ساعت روشن نشده باشد، به مدت PA09 روشن می‌شود تا پروانه رسوب نگیرد و جام نکند.
- ایراد منبع (PA10 و PA11): اگر پمپ در زمان PA10 بیش از PA11 بار روشن و خاموش شود، AL03 می‌دهد.
- کار پیوسته (PA06 و PA08): اگر پمپ بیشتر از PA06 کار کند و فشار به PA01 نرسد، با AL2P خاموش و بعد از PA08 دقیقه دوباره روشن می‌شود.
- نسخه ۷: اگر میله‌های روتور اتصالی داشته باشند یا باز شده باشند، دستگاه سه بار برای راه‌اندازی موتور تلاش میکند. این کار پمپ را موقتاً راه می‌اندازد، ولی روتور باید در اولین فرصت تعمیر شود.
نکته‌های نصب کلید هوشمند تفسان
- برق ورودی دستگاه باید فیوز مناسب پمپ و سیم ارت داشته باشد؛ ارت پمپ از راه کابل ورودی دستگاه به ارت شبکه وصل می‌شود.
- دستگاه را در جای سرپوشیده نصب و سنسور را در برابر یخ‌زدگی عایق کنید.
- پیش از هر کار روی دستگاه، فاز و نول را قطع کنید.
- سنسور جدا از دستگاه است؛ اگر خراب شود، فقط خود سنسور عوض می‌شود.
مشخصات فنی کنترل هوشمند تفسان TF1-V7
| مشخصه | مقدار |
|---|---|
| مدل | TF1-V7، تکفاز |
| توان پمپ | موتورهای تکفاز تا ۳ اسب |
| محدوده فشار | ۰ تا ۱۰ بار؛ بیشترین فشار لحظه‌ای ۱۰ بار |
| نمایش جریان | ۰ تا ۲۵ آمپر |
| ولتاژ ورودی | ۱۵۰ تا ۲۶۵ ولت |
| دمای مناسب محیط | صفر تا ۴۰ درجه |
| اتصال سنسور | یک‌چهارم اینچ؛ کابل سنسور تا حدود ۱۰ متر قابل افزایش |
| ابعاد | ۱۰۵ × ۱۶۵ میلی‌متر |
| محتویات جعبه | دستگاه، سنسور فشار، پیچ و رولپلاک، دفترچه و برگه گارانتی |
شرایط ضمانت: سالم بودن برچسب شماره سریال، نداشتن شکستگی و ضرب‌دیدگی، برگه گارانتی مهرشده فروشنده، محافظت سنسور از ضربه و یخ‌زدگی، و رعایت شرایط برق (فیوز مناسب، محافظت در برابر نوسان و سیم ارت). لیست قیمت تفسان را از خود سازنده و فروشندگانش بگیرید.
معادل تنظیمات تفسان در HYDROSET
اگر با هر دو دستگاه کار می‌کنید، این جدول کمک میکند تنظیم یکی را به دیگری منتقل کنید. فرق اصلی این است که در تفسان فشار روشن شدن از «PA01 منهای PA02» به دست می‌آید، ولی در HYDROSET فشار روشن شدن (F2) مستقیم به بار وارد می‌شود.
| تفسان | HYDROSET PM821 |
|---|---|
| PA01 فشار خاموش شدن | F1 فشار خاموش شدن |
| PA01 منهای PA02 | F2 فشار روشن شدن |
| PA05 جریان پلاک موتور | F3 بیشترین جریان پمپ |
| PA07 جریان بیآبی | F4 کمترین جریان پمپ |
| PA03 و PA04 روشن و خاموش شدن نرم | F11 و F12 |
| AL01 اضافه جریان | E1 اضافه جریان |
| AL02 و AL2A بیآبی | E3 بیآبی |
| AL04 ایراد سنسور | E6 سنسور فشار |
پارامترهای HYDROSET در دفترچه HYDROSET و کدهای خطای آن در کدهای خطای ست کنترل پمپ آب آمده است. مقایسه همه انواع کنترل پمپ در انواع کنترل پمپ آب و معنی کدهای برندهای دیگر در ارور ست کنترل همه برندها آمده است. قیمت و مدل‌های HYDROSET را در خرید ست کنترل ببینید.
سؤال‌های رایج
ست کنترل تفسان چیست؟
دستگاه کنترل هوشمند پمپ آب تکفاز تا ۳ اسب با مدل TF1-V7 که پمپ را با فشار روشن و خاموش میکند، استارت و توقف نرم دارد و پمپ را در برابر اضافه جریان، بیآبی، کار پیوسته و ایراد منبع تحت فشار حفظ میکند.
رمز تفسان چند است؟
برای تغییر پارامترها، PASS باید روی ۵۶ باشد. تا وقتی ۵۶ است پمپ روشن نمیشود، پس بعد از تنظیم آن را عوض کنید. PASS روی ۱۱ همه پارامترها را به تنظیم کارخانه برمی‌گرداند.
چرا بعد از تنظیم تفسان پمپ روشن نمیشود؟
معمولاً PASS هنوز روی ۵۶ است. همچنین فشار نمایشدادهشده باید از PA01 کمتر باشد و کابل خروجی پمپ سالم باشد.
خطای AL01 تفسان یعنی چه؟
جریان پمپ از PA05 بیشتر شده است. PA05 را با جریان پلاک موتور تنظیم کنید و اگر جریان واقعاً زیاد است، قسمت‌های مکانیکی پمپ و روتور را بررسی کنید.
خطای AL02 و AL2A تفسان یعنی چه؟
بیآبی پمپ. AL2A یعنی جریان موتور از PA07 کمتر شده است. رسیدن آب و هواگیری پمپ را بررسی و PA07 را درست تنظیم کنید.
خطای AL2P تفسان یعنی چه؟
پمپ بیشتر از زمان PA06 کار کرده و فشار به PA01 نرسیده، مثلاً هنگام آبیاری طولانی. دستگاه بعد از PA08 دقیقه دوباره پمپ را روشن میکند.
خطای AL03 و AL04 تفسان چیست؟
AL03 ایراد منبع تحت فشار است؛ باد منبع و PA01 و PA02 را بررسی کنید. AL04 ایراد سنسور فشار است؛ کانکتور، کابل و خود سنسور را بررسی کنید.
فشار PA01 تفسان را چقدر بگذارم؟
ارتفاع ساختمان تقسیم بر ۱۰، بهعلاوه ۲٫۹ بار. برای ساختمان ۴ طبقه حدود ۴٫۲ بار.
