جهاز التحكم بكابل واحد أم بكابلين؟ وما معنى ١٨٠ درجة؟

في إعلانات أجهزة التحكم بالمضخة تصادف كثيرًا عبارات «كابل واحد» و«كابلان» و«١٨٠ درجة» و«٩٠ درجة». هذه ليست أسماء تجارية لموديلات؛ إنها وصف لشكل التوصيل وزاوية التركيب. يوضّح هذا الدليل معنى كلٍّ منها، ويبيّن أيّها يؤثر فعلًا في عمل الجهاز.

ماذا يعني كابل واحد وكابلان

تشير هاتان العبارتان إلى شكل توصيل أسلاك الجهاز:

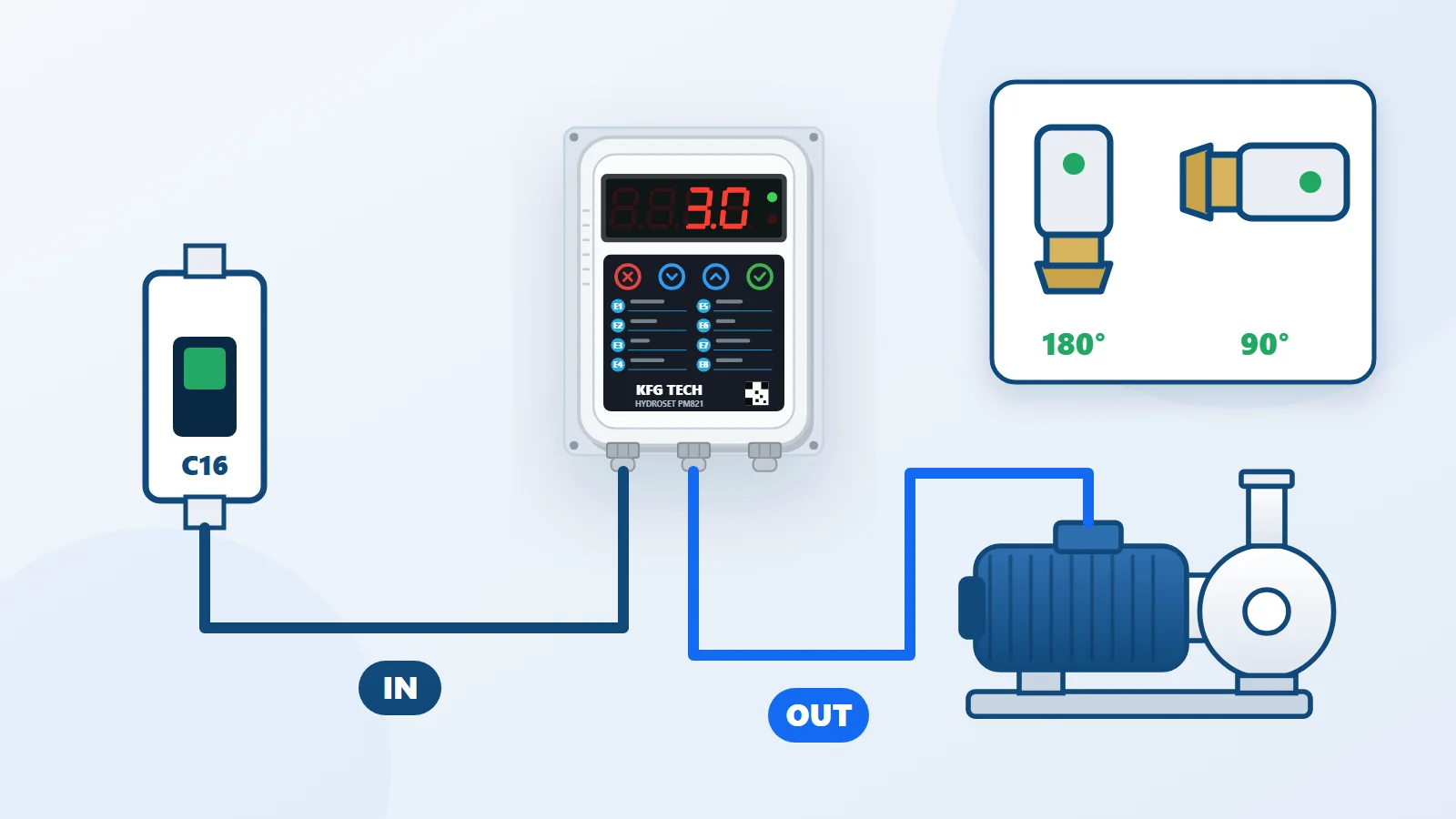

• كابلان يعني أن للجهاز مسارين منفصلين: كابل يأتي من كهرباء الشبكة إلى الجهاز، وكابل منفصل يذهب من الجهاز إلى المضخة.
• كابل واحد يعني أن التوصيل مجموع في مسار واحد.

النقطة المهمة أن هذه العبارات ليست معيارًا صناعيًا؛ فقد يستخدمها كل بائع بشكل مختلف قليلًا. قبل الشراء، بدلًا من الاعتماد على هذه التسمية، اسأل كم طرفًا في الجهاز، وأيّها للدخل وأيّها للخرج.

كيف يُوصَل HYDROSET PM821

يصف دليل HYDROSET PM821 (العتاد A3.3، البرنامج ٤٫٠) التوصيل هكذا: للجهاز أطراف منفصلة للدخل والخرج، وبجانب كل سلك ملصق يبيّن إن كان ذلك السلك يذهب إلى المضخة أم إلى الكهرباء.

وترتيب التوصيل محدد في الدليل أيضًا:

1. اقرأ الملصق بجانب الأسلاك.
2. صِل سلك الخرج بطرف المضخة.
3. في النهاية صِل سلك الدخل بالكهرباء.

لا يستخدم دليل HYDROSET PM821 مصطلحَي «كابل واحد» و«كابلين»، ولا يضع الجهاز في أيٍّ من هاتين الفئتين. ما يقوله الدليل هو ما ورد أعلاه: أطراف منفصلة للدخل والخرج، مع أسلاك عليها ملصقات.

لماذا جودة التوصيل أهم من نوع الكابل

يؤكد الدليل نقطة قلّما تظهر في الإعلانات: جودة التوصيلات تؤثر في عمل الجهاز بشكل صحيح. أدخل الأسلاك كاملة في الطرف وأحكم ربط برغي الطرف.

للتوصيل المرتخي ثلاث نتائج:

• سخونة الطرف
• انخفاض الجهد
• ظهور خطأ على الشاشة

ارتخاء الطرف من الأسباب الشائعة للخطأ E2 (غياب الحمل) — فلا يرى الجهاز تيارًا من المضخة ويوقفها.

ماذا يعني ١٨٠ درجة و٩٠ درجة

تشير هاتان العبارتان إلى زاوية حساس الضغط بالنسبة إلى هيكل الجهاز، وتؤثران في ما إذا كان الحساس يتسع في المساحة المتاحة بجانب المشترك الخماسي أم لا. ولا تُحدثان أي فرق في العمل الإلكتروني.

ما أعلنه الدليل عن حساس HYDROSET PM821:

سلك الحساس ثابت. قبل الإحكام، أدر الحساس عدة لفات عكسية ثم ثبّته حتى لا يلتف السلك.

ما المهم فعلًا عند الشراء

هذه العبارات الأربع تصف الشكل الظاهري للتوصيل. أما ما يحدد عمل الجهاز فموجود في مكان آخر:

1. تيار لوحة المضخة — الرقم الوحيد الذي يحدد الموديل. حتى ٨ أمبير PM821-8، ومن ٨ إلى ١٦ أمبير PM821-16.
2. وجود حماية من الدوران الجاف — فهو سبب احتراق المضخة في أغلب الحالات.
3. ضبط الضغط برقم — لا ببرغي ونابض.
4. عرض رمز الخطأ — حتى تعرف ما المشكلة حين تحدث.

جدول اختيار الموديل والمواصفات الكاملة في دليل المستخدم، وخطوات التوصيل والتشغيل مشروحة في دليل التركيب.
