تنظیم ست کنترل هیدروست قدم‌به‌قدم: کلیدها و نمایشگر، راه‌اندازی در پنج مرحله، محاسبه F1 و F2، شرح همه پارامترهای F1 تا F15 با مقدار کارخانه، تعویض سنسور و اشتباه‌های رایج.

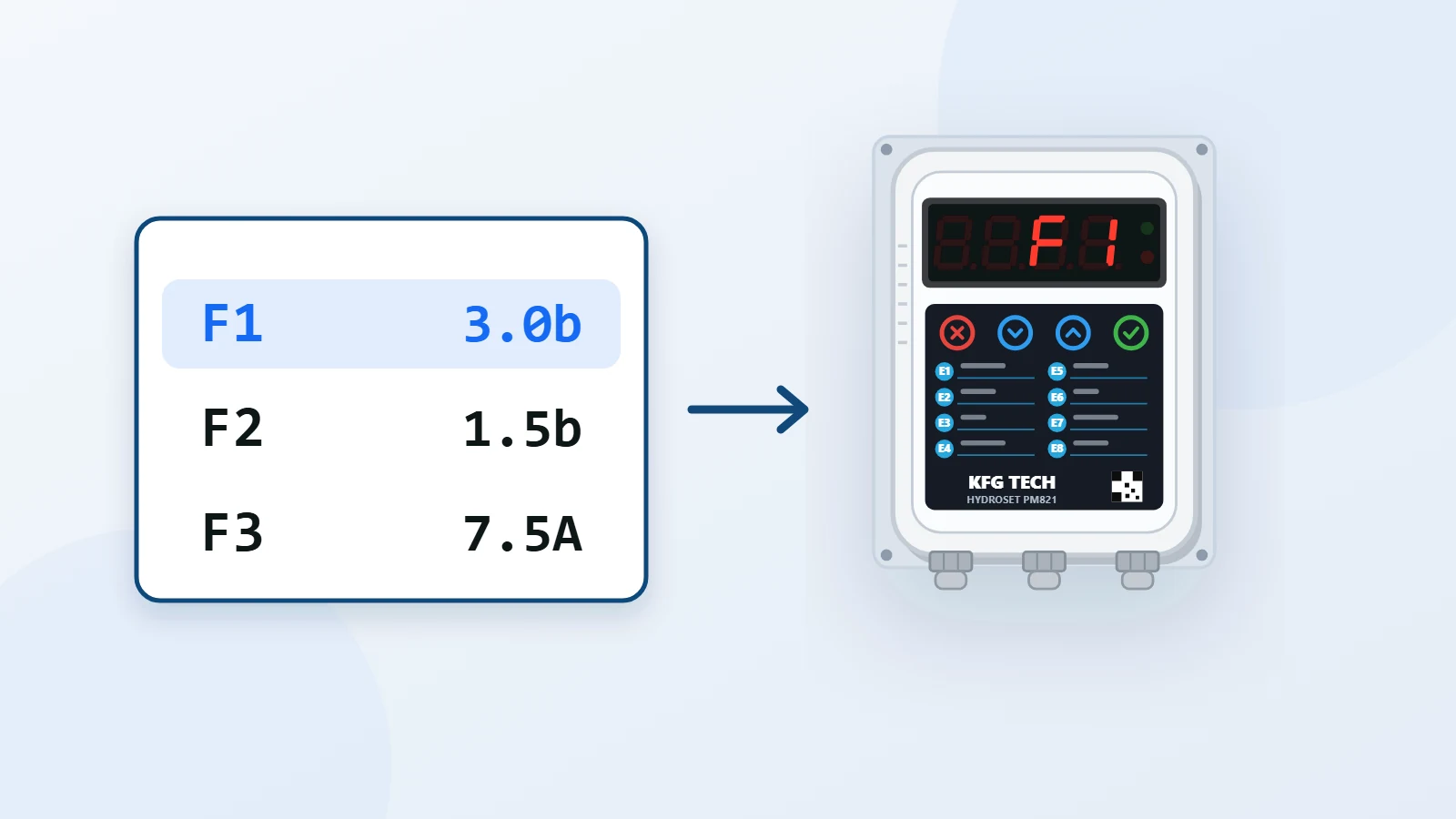

ست کنترل هیدروست (HYDROSET PM821) با پانزده پارامتر F1 تا F15 تنظیم می‌شود. برای بیشتر ساختمان‌ها فقط چهار تا از آن‌ها، یعنی F1، F2، F3 و F4، باید عوض شوند و بقیه با مقدار کارخانه درست کار می‌کنند. این راهنما از کلیدها و نمایشگر شروع می‌کند، راه‌اندازی را در پنج مرحله می‌گوید و بعد همه پارامترها را یکی‌یکی توضیح می‌دهد: هر کدام چه می‌کند، مقدار کارخانه‌اش چیست و کی باید عوضش کرد.
نمایشگر و کلیدها
نمایشگر در حالت عادی فشار آب را نشان می‌دهد. عددی که با b تمام شود فشار به بار است و عددی که با A تمام شود جریان پمپ به آمپر.
| نمایش | معنی | کی دیده می‌شود |
|---|---|---|
| 1.0b | فشار آب به بار | حالت عادی |
| 1.0A | جریان پمپ به آمپر | با کلید پایین، وقتی پمپ روشن است |
| E 3 | کد خطا، چشمک‌زن | وقتی خطایی رخ داده و پمپ خاموش است |
وقتی پمپ روشن است، با کلید پایین جریان پمپ را می‌بینید؛ با خاموش شدن پمپ، نمایشگر به فشار برمی‌گردد.
| کلید | کار |
|---|---|
| تأیید | ورود به تنظیمات، ورود به یک پارامتر، ذخیره مقدار |
| بالا | رفتن به پارامتر بعدی، زیاد کردن مقدار، نمایش فشار |
| پایین | رفتن به پارامتر قبلی، کم کردن مقدار، نمایش جریان پمپ |
| لغو | خروج بدون ذخیره، خروج از تنظیمات، پاک کردن خطا |
ورود به تنظیمات و ذخیره
- کلید تأیید را بزنید تا وارد تنظیمات شوید.
- با کلیدهای بالا و پایین به پارامتر مورد نظر بروید.
- تأیید را بزنید تا وارد پارامتر شوید، مقدار را با بالا و پایین عوض کنید و با تأیید ذخیره کنید.
- با کلید لغو از تنظیمات خارج شوید.
همه این تنظیم‌ها را با نرم‌افزار تنظیم ست کنترل روی گوشی اندروید هم می‌شود انجام داد؛ ارتباطش بلوتوثی است و در موتورخانه بدون اینترنت کار می‌کند.
راه‌اندازی هیدروست در پنج مرحله
وقتی دستگاه برق می‌گیرد، نام خود را نشان می‌دهد و حدود ۳۰ ثانیه آماده‌سازی می‌کند؛ در این مدت پمپ روشن نمی‌شود. بعد:
- F1 و F2 را با فرمول بخش بعد تنظیم کنید.
- یک شیر برداشت را باز بگذارید تا پمپ روشن بماند. با کلید پایین جریان پمپ را بخوانید و همان عدد را با دست‌کم ۰٫۵ آمپر اضافه در F3 ذخیره کنید.
- شیر برداشت را باز نگه دارید، شیر ورودی پمپ را ببندید و چند لحظه صبر کنید. جریانی که حالا نمایش داده می‌شود جریان بی‌آبی است.
- همان عدد را با دست‌کم ۰٫۵ آمپر اضافه در F4 ذخیره کنید و شیر ورودی را دوباره باز کنید.
- با کلید لغو از تنظیمات خارج شوید. دستگاه آماده کار است.
F2 باید کمتر از F1 باشد و F4 کمتر از جریان کار عادی پمپ؛ وگرنه دستگاه کار عادی را بی‌آبی می‌بیند.
محاسبه فشار مناسب (F1 و F2)
فشار مناسب به ارتفاع ساختمان بستگی دارد: از محل نصب پمپ تا بالاترین شیر برداشت، به متر.
- F1 = (ارتفاع ساختمان ÷ ۱۰) + ۲
- F2 = F1 − ۱٫۵
هر ۱۰ متر ارتفاع یک بار فشار لازم دارد و عدد ۲ فشار مطلوب در بالاترین طبقه است. مثلاً برای ساختمان ۱۰ متری، F1 سه بار و F2 یک‌ونیم بار است.
| ارتفاع ساختمان | F1 پیشنهادی | F2 پیشنهادی |
|---|---|---|
| ۱۰ متر (۳ طبقه) | ۳٫۰ بار | ۱٫۵ بار |
| ۱۵ متر (۵ طبقه) | ۳٫۵ بار | ۲٫۰ بار |
| ۲۰ متر (۷ طبقه) | ۴٫۰ بار | ۲٫۵ بار |
| ۳۰ متر (۱۰ طبقه) | ۵٫۰ بار | ۳٫۵ بار |
- پمپ باید بتواند به فشار F1 برسد، وگرنه هرگز خاموش نمی‌شود. راه ساده: هد پمپ (روی پلاک، به متر) باید از «ارتفاع ساختمان + ۲۰ متر» بیشتر باشد.
- از فشار بیشتر از نیاز پرهیز کنید؛ فشار زیاد به شیر برقی لباسشویی و ظرفشویی آسیب می‌زند و عمر اتصالات را کم می‌کند.
- اگر پمپ مستقیم به لوله آب شهر وصل است، فشار شهر به فشار پمپ اضافه می‌شود و پمپ کوچک‌تری کافی است.
همه پارامترهای هیدروست در یک جدول
| پارامتر | نام | بازه | واحد | کارخانه (مدل ۸ آمپر) | کارخانه (مدل ۱۶ آمپر) |
|---|---|---|---|---|---|
| F1 | فشار خاموش شدن پمپ | ۰٫۱ تا مقدار F13 | بار | ۳٫۰ | ۳٫۰ |
| F2 | فشار روشن شدن پمپ | ۰٫۱ تا مقدار F1 | بار | ۱٫۵ | ۱٫۵ |
| F3 | بیشترین جریان پمپ | ۱ تا ۸ یا ۱۶ | آمپر | ۷٫۵ | ۱۰٫۰ |
| F4 | کمترین جریان پمپ (حساسیت بی‌آبی) | ۰ تا مقدار F3 | آمپر | ۱٫۰ | ۱٫۰ |
| F5 | زمان تشخیص بی‌آبی | ۰ تا ۶۰۰ | ثانیه | ۲۰ | ۲۰ |
| F6 | زمان تلاش دوباره | ۰ تا ۶۰۰ | دقیقه | ۲۰ | ۲۰ |
| F7 | تأخیر روشن شدن | ۰ تا ۶۰۰ | ثانیه | ۰ | ۰ |
| F8 | تأخیر خاموش شدن | ۰ تا ۶۰۰ | ثانیه | ۰ | ۰ |
| F9 | نور نمایشگر | ۰ تا ۷ | — | ۷ | ۷ |
| F10 | فشار تشخیص بی‌آبی | ۰ تا مقدار F1 | بار | ۱٫۰ | ۱٫۰ |
| F11 | زمان روشن شدن نرم | ۰٫۱ تا ۶۰۰ | ثانیه | ۰٫۲ | ۰٫۲ |
| F12 | زمان خاموش شدن نرم | ۰٫۱ تا ۶۰۰ | ثانیه | ۰٫۲ | ۰٫۲ |
| F13 | بیشترین فشار سنسور | ۱ تا ۱۰۰ | بار | ۲۰ | ۲۰ |
| F14 | تنظیم (کالیبره) سنسور فشار | ۰ تا ۲۰۰۰ | — | مخصوص هر دستگاه | مخصوص هر دستگاه |
| F15 | تنظیم افست سنسور فشار | ۰ تا ۱ | فرمان | ۱ | ۱ |
پارامترها سه گروه‌اند: کنترل فشار (F1، F2، F7، F8)، حفاظت پمپ (F3، F4، F5، F6، F10) و راه‌اندازی و نمایشگر (F9، F11، F12). F13 تا F15 مال سنسور فشارند و فقط هنگام تعویض سنسور عوض می‌شوند.
کنترل فشار: F1، F2، F7 و F8
F1 فشار خاموش شدن و F2 فشار روشن شدن پمپ است. پمپ بین این دو عدد کار می‌کند: وقتی فشار به F2 برسد روشن و وقتی به F1 برسد خاموش می‌شود، و بین این دو وضعیتش را نگه می‌دارد. اختلاف ۱ تا ۱٫۵ بار بین F1 و F2 مناسب است.
F7 تأخیر روشن شدن مدتی است که فشار باید زیر F2 بماند تا پمپ روشن شود، و F8 تأخیر خاموش شدن مدتی که فشار باید بالای F1 بماند تا پمپ خاموش شود. هر دو به ثانیه‌اند و ۰ یعنی بدون تأخیر. اگر پمپ با مصرف‌های خیلی کوتاه پشت‌سرهم روشن و خاموش می‌شود، چند ثانیه تأخیر جلوی آن را می‌گیرد. علت‌های دیگر این حالت را در پمپ آب مدام روشن و خاموش می‌شود ببینید.
حفاظت پمپ: F3، F4، F5، F6 و F10
F3 بیشترین جریان پمپ حد مجاز جریان است. اگر جریان پمپ بیشتر از F3 بماند، دستگاه پمپ را خاموش می‌کند و ارور E1 می‌دهد. عدد را مطابق مرحله ۲ راه‌اندازی از روی دستگاه بخوانید یا از پلاک پمپ بردارید. بیشترین مقدار F3 در PM821-8 هشت آمپر و در PM821-16 شانزده آمپر است.
F4 کمترین جریان پمپ همان چیزی است که در بازار «حساسیت ست کنترل» می‌گویند: جریان پمپ وقتی آب ندارد. دستگاه با این عدد بی‌آبی را از روی جریان تشخیص می‌دهد. مقدار ۰ این تشخیص را خاموش می‌کند.
F10 فشار تشخیص بی‌آبی راه دوم تشخیص بی‌آبی است، از روی فشار: اگر پمپ روشن باشد و فشار به مدت F5 کمتر از F10 بماند، ارور E4 ثبت می‌شود. F10 باید کمتر از فشار کار عادی پمپ باشد. مقدار ۰ این تشخیص را خاموش می‌کند.
F5 زمان تشخیص بی‌آبی مدتی است که شرط بی‌آبی باید ادامه داشته باشد تا خطا ثبت شود. زمان کوتاه تشخیص را سریع‌تر ولی حساس‌تر می‌کند. F6 زمان تلاش دوباره مدتی است که دستگاه بعد از خطای بی‌آبی صبر می‌کند و بعد پمپ را دوباره روشن می‌کند تا ببیند آب رسیده یا نه.
چرخه حفاظت بی‌آبی این است:
- پمپ روشن است و جریانش کمتر از F4 یا فشار کمتر از F10 می‌شود.
- این حالت به اندازه F5 ثانیه ادامه پیدا می‌کند.
- پمپ خاموش می‌شود و خطای بی‌آبی (E3 یا E4) نمایش داده می‌شود.
- دستگاه F6 دقیقه صبر می‌کند و پمپ را دوباره روشن می‌کند.
- این چرخه تا رسیدن آب ادامه دارد؛ با رسیدن آب خطا خودبه‌خود پاک می‌شود و پمپ به کار عادی برمی‌گردد.
جزئیات بیشتر در علت کارکرد خشک پمپ و راه جلوگیری از سوختن آن آمده است.
راه‌اندازی نرم و نمایشگر: F11، F12 و F9
دستگاه پمپ را یک‌باره روشن نمی‌کند. F11 زمان روشن شدن نرم مدتی است که توان پمپ از صفر به کامل می‌رسد و F12 زمان خاموش شدن نرم مدتی که توان تا خاموشی کامل کم می‌شود. این کار جلوی ضربه قوچ را می‌گیرد. مقدار پیشنهادی هر دو ۰٫۲ تا ۱ ثانیه است.
F9 نور نمایشگر از ۰ تا ۷ است و ۷ بیشترین نور. هنگام تغییر، اثرش همان لحظه روی نمایشگر دیده می‌شود.
سنسور فشار: F13، F14 و F15
- F13 بیشترین فشار سنسور است. سنسور همراه دستگاه ۲۰ بار است و F13 فقط هنگام تعویض سنسور عوض می‌شود.
- F14 ضریب تنظیم سنسور برای هر دستگاه جداگانه در کارخانه کالیبره شده و ممکن است با دستگاه دیگری فرق کند. عددش را یادداشت کنید و تغییرش ندهید، مگر هنگام تعویض سنسور.
- F15 فرمان تنظیم افست سنسور است. مقدار ۱ تنظیم را شروع می‌کند و بعد از انجام، خودش به ۰ برمی‌گردد.
پشت سنسور یک چراغ سبز هست؛ روشن بودنش یعنی سنسور سالم است.
تعویض سنسور فشار
اگر سنسور آسیب دید، از یک سنسور استاندارد با خروجی ۰٫۵ تا ۴٫۵ ولت استفاده کنید و مراحل را دقیقاً به همین ترتیب انجام دهید:
- بیشترین فشار سنسور جدید را در F13 وارد کنید.
- ضریب F14 را به ۱۵۰ برگردانید.
- سنسور را از لوله باز کنید و مطمئن شوید هیچ فشاری روی آن نیست.
- وارد F15 شوید و مقدارش را ۱ کنید.
- از تنظیمات خارج شوید. دستگاه سنسور را تنظیم و مقدار را ذخیره می‌کند.
اگر جایی اشتباه شد، مراحل را از اول تکرار کنید.
تنظیم برای حالت‌های خاص
با منبع تحت فشار و بدون آن: دستگاه در هر دو حالت کار می‌کند. اگر منبع تحت فشار دارید، باد آن را حدود ۰٫۲ بار کمتر از F2 بگذارید؛ روش کار در باد منبع تحت فشار آمده است.
پمپ سه‌فاز و کنتاکتور: خروجی دستگاه بوبین کنتاکتور را فرمان می‌دهد و جریان پمپ از دستگاه عبور نمی‌کند. پس F4 را ۰ بگذارید تا خطای E3 بی‌دلیل نیاید و تشخیص بی‌آبی را با F10 انجام دهید. در این حالت حفاظت اضافه جریان (F3) هم جریان پمپ را نمی‌بیند. نحوه بستن کنتاکتور در سیم‌کشی ست کنترل پمپ آب آمده است.
اتصال مستقیم به لوله شهر: فشار شهر به فشار پمپ اضافه می‌شود؛ F1 و F2 را با فشاری که واقعاً در ساختمان لازم است تنظیم کنید، نه بیشتر.
اشتباه‌های رایج در تنظیم
| اشتباه | نتیجه | راه درست |
|---|---|---|
| F4 بیشتر از جریان کار عادی پمپ | دستگاه کار عادی را بی‌آبی می‌بیند و بی‌دلیل E3 می‌دهد | F4 را با مرحله ۳ و ۴ راه‌اندازی دوباره اندازه بگیرید |
| F10 بیشتر از فشار کار عادی پمپ | خطای E4 بی‌آنکه آب قطع شده باشد | F10 را کمتر از فشار کار عادی بگذارید |
| F1 بیشتر از توان پمپ | پمپ هرگز به F1 نمی‌رسد و خاموش نمی‌شود | F1 را با فرمول حساب کنید؛ هد پمپ باید از ارتفاع ساختمان + ۲۰ متر بیشتر باشد |
| فاصله کم F1 و F2 | پمپ پشت‌سرهم روشن و خاموش می‌شود | اختلاف را ۱ تا ۱٫۵ بار بگذارید؛ در صورت نیاز F7 و F8 |
| F3 کمتر از جریان واقعی پمپ | خطای E1 هنگام کار عادی | جریان پمپ را بخوانید و با ۰٫۵ آمپر اضافه در F3 بگذارید |
| دست زدن به F14 | فشار نمایش‌داده‌شده غلط می‌شود | عدد F14 را از روز اول یادداشت کنید و فقط هنگام تعویض سنسور عوضش کنید |
اگر دستگاه کد خطا نشان می‌دهد، علت و راه رفع هر کد در ارور و کدهای خطای ست کنترل پمپ آب آمده است. برای انتخاب مدل مناسب ساختمان، ماشین‌حساب انتخاب ست کنترل را ببینید.
