دد هد پمپ (Deadhead) چیست؟ اثر آن بر عمر مفید پمپ آب، استهلاک شیرآلات و مصرف برق

دد هد پمپ (Deadhead) یعنی پمپ روشن است ولی آبی از آن بیرون نمی‌رود: همه شیرهای ساختمان بسته‌اند، شیر خروجی بسته مانده یا ست کنترل پمپ را خاموش نکرده است. این کارکرد پمپ با شیر بسته بی‌صدا اتفاق می‌افتد، ولی هر روز از عمر مفید پمپ آب و شیرآلات ساختمان کم می‌کند و برق هدر می‌دهد. این راهنما با عدد نشان می‌دهد دد هد چقدر استهلاک پمپ آب را بالا می‌برد، چرا علت اصلی خرابی مکانیکال سیل است، چقدر از عمر مفید شیرآلات و لوله‌کشی کم می‌کند، چقدر برق می‌سوزاند و با تنظیم درست ست کنترل چطور جلویش را بگیرید.

به‌طور خلاصه: پمپی که روزی ۲ ساعت با شیر بسته کار کند و آب داخلش تا ۶۰ درجه داغ شود، آب‌بندش فقط حدود ۵۴ درصد عمر عادی را می‌کند؛ یعنی تعمیر آب‌بند تقریباً دو برابر زودتر لازم می‌شود. فشار شبکه هم در این ساعت‌ها به سقف توان پمپ می‌رسد؛ اگر فشار روی عدد لازم بماند، نشتی شیرآلات و فلکسی‌ها تا حدود دو سوم کم می‌شود.

دد هد پمپ (Deadhead) چیست؟

در دد هد، پمپ روشن است و پروانه می‌چرخد، ولی راهی برای بیرون رفتن آب نیست؛ پس دبی صفر است. پمپ هر انرژی‌ای که می‌گیرد صرف هم زدن همان آب ساکن داخل محفظه می‌کند و فشار خروجی به بیشترین مقداری که پمپ می‌تواند بسازد می‌رسد. در منابع انگلیسی به این حالت Deadhead یا Deadheading و به فشار آن Deadhead Pressure می‌گویند.

چند ثانیه دد هد در هر بار خاموش شدن پمپ طبیعی است: پمپ تا وقتی فشار به عدد خاموش شدن برسد، کوتاه‌مدت نزدیک این نقطه کار می‌کند. دد هد مضر وقتی است که پمپ دقیقه‌ها یا ساعت‌ها با شیر بسته بماند؛ معمولاً چون عدد خاموش شدن ست کنترل یا پرشر سوئیچ بالاتر از توان پمپ تنظیم شده است.

هد بسته پمپ (Shut-off Head) روی منحنی عملکرد پمپ

هر پمپ گریز از مرکز یک منحنی عملکرد دارد که رابطه دبی و هد را نشان می‌دهد: هرچه دبی کمتر شود، هد بیشتر می‌شود. سر این منحنی، جایی که دبی صفر است، هد بسته پمپ یا Shut-off Head است؛ همان عددی که روی پلاک بیشتر پمپ‌ها با Hmax نوشته می‌شود. دد هد یعنی کار درست روی همین نقطه.

فشار بسته از روی هد بسته به‌سادگی حساب می‌شود: هر ۱۰٫۲ متر هد، یک بار فشار. اگر آب شهر مستقیم به مکش پمپ برسد، فشار ورودی هم روی آن اضافه می‌شود:

ساختمان چهار طبقه معمولاً حدود ۳ بار فشار لازم دارد. پس پمپی با Hmax حدود ۶۰ متر، در دد هد شبکه را تقریباً دو برابر فشار لازم نگه می‌دارد. فشار مناسب هر ساختمان در فشار آب ساختمان باید چند بار باشد آمده است.

چرا پمپ با شیر بسته داغ می‌شود؟

در دد هد کار مفیدی انجام نمی‌شود ولی موتور خاموش نیست. پمپ‌های گریز از مرکز کوچک در دبی صفر معمولاً ۳۰ تا ۶۰ درصد توان کار عادی را می‌گیرند و این توان با هم زدن آب به گرما تبدیل می‌شود. آب ساکن هم گرما را جایی نمی‌برد. عدد دقیق پمپ شما در منحنی توان آن (توان در دبی صفر) آمده است.

پمپ‌های محیطی (بشقابی) برعکس‌اند. در این پمپ‌ها، که در خانه‌ها و ویلاها زیاد نصب می‌شوند، توان با کم شدن دبی بالا می‌رود و بیشترین برق را درست در دبی صفر می‌کشند. پمپ محیطی در دد هد از پمپ گریز از مرکز هم‌توان زودتر داغ می‌شود و موتورش هم زیر بار اضافه است.

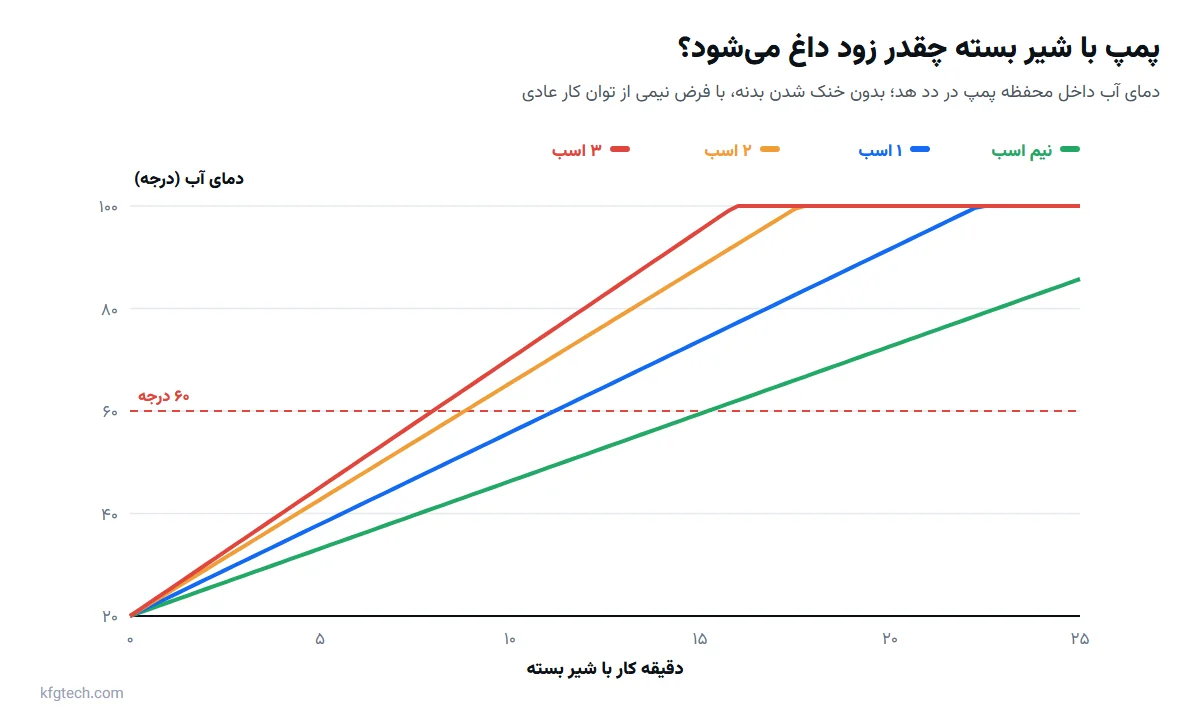

جدول زیر نشان می‌دهد آب داخل محفظه پمپ با فرض نیمی از توان کار عادی از ۲۰ درجه چقدر طول می‌کشد به ۶۰ درجه برسد. خنک شدن بدنه در حساب نیامده؛ در عمل کمی دیرتر داغ می‌شود، ولی ترتیب زمان همین است:

بسیاری از پمپ‌های خانگی فقط برای آب تا ۴۰ یا ۶۰ درجه ساخته شده‌اند؛ عدد مجاز روی پلاک یا دفترچه پمپ است. علت‌های دیگر داغ شدن موتور در چرا پمپ آب داغ می‌کند آمده است.

دد هد چقدر از عمر مفید پمپ آب کم می‌کند؟

عمر مفید پمپ آب را معمولاً سه قطعه تعیین می‌کنند: مکانیکال سیل (آب‌بند)، بلبرینگ‌ها و عایق سیم‌پیچ موتور. هر سه با قاعده‌های مهندسی شناخته‌شده‌ای فرسوده می‌شوند:

• قاعده ۱۰ درجه: لاستیک آب‌بند، اورینگ‌ها و عایق سیم‌پیچ با هر ۱۰ درجه گرم‌تر شدن حدود دو برابر سریع‌تر پیر می‌شوند.
• قاعده توان سوم بلبرینگ: عمر بلبرینگ با توان سوم بار آن کم می‌شود؛ ۵۰ درصد بار بیشتر یعنی حدود یک‌سوم عمر در همان مدت.

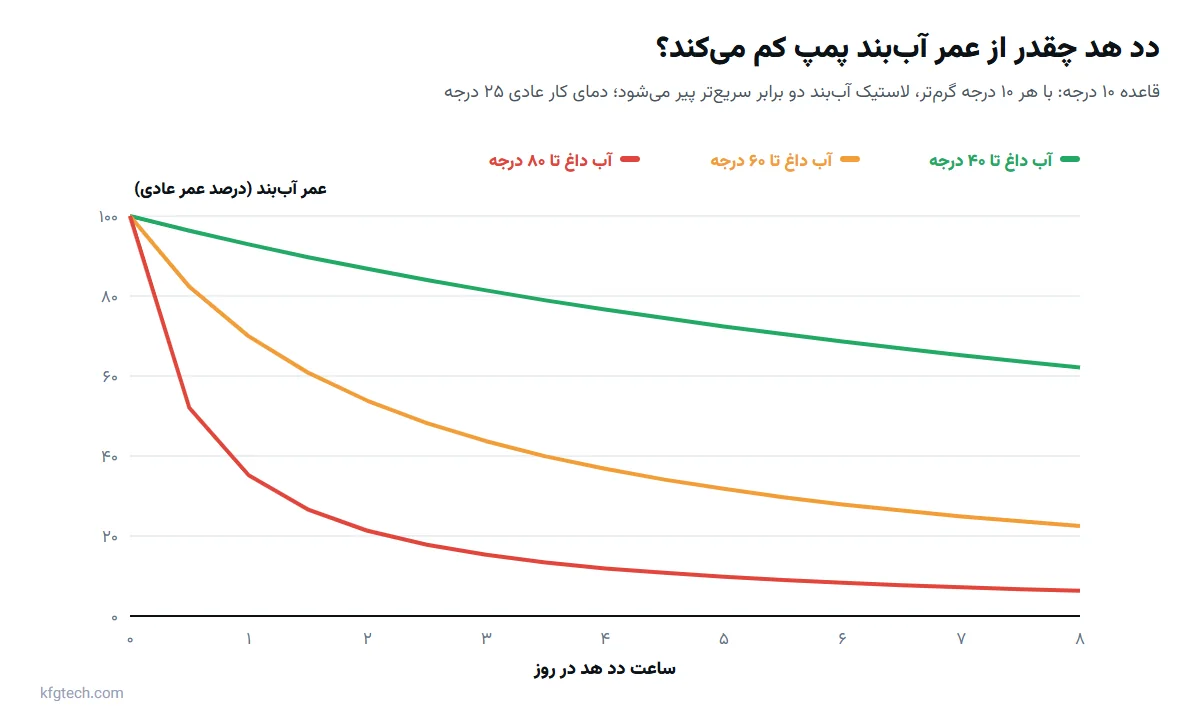

جدول زیر عمر هر قطعه را نسبت به پمپی نشان می‌دهد که هرگز دد هد نمی‌شود (۱۰۰ درصد). ستون‌های آب‌بند به دمای آبی بستگی دارد که دد هد به آن می‌رساند. بلبرینگ با فرض ۵۰ درصد بار شعاعی بیشتر در دبی صفر، و موتور برای پمپ محیطی با سیم‌پیچ ۱۵ درجه داغ‌تر در دد هد حساب شده است:

چطور این جدول را بخوانید: اگر آب‌بند پمپ شما در کار عادی ۶ سال دوام بیاورد، با ۲ ساعت دد هد در روز و آب ۶۰ درجه حدود ۳٫۲ سال دوام می‌آورد؛ و اگر پمپ روزی ۴ ساعت دد هد باشد و آب تا ۸۰ درجه برسد، کمتر از یک سال. همین حساب برای تعداد دفعات تعمیر برعکس است: عمر نصف یعنی تعمیر دو برابر.

علت خرابی مکانیکال سیل در دد هد

مکانیکال سیل از دو حلقه صاف (معمولاً سرامیک و گرافیت) تشکیل شده که روی هم می‌چرخند و یک لایه نازک آب بینشان آن‌ها را خنک و روان می‌کند، به‌علاوه یک فانوسی یا اورینگ لاستیکی. در دد هد سه اتفاق با هم می‌افتد:

• آب داغ می‌شود و لاستیک آب‌بند طبق قاعده ۱۰ درجه سریع‌تر سفت و ترک‌دار می‌شود.
• لایه آب بین حلقه‌ها بخار می‌شود وقتی آب به جوش نزدیک شود؛ حلقه‌ها خشک روی هم می‌سایند، خط می‌افتند یا از شوک حرارتی ترک می‌خورند.
• فشار پشت آب‌بند بیشترین مقدار است و هر خراش کوچک فوراً به چکه تبدیل می‌شود.

نتیجه، همان چکه کردن آب از زیر موتور است که شایع‌ترین علت خرابی مکانیکال سیل در پمپ‌های خانگی است؛ پمپی که یک بار مدتی طولانی با شیر بسته کار کرده، معمولاً دیگر آب‌بند سالم ندارد.

استهلاک پمپ آب: بلبرینگ، پروانه و موتور

بلبرینگ‌ها. در پمپ‌های حلزونی، فشار دور پروانه وقتی پمپ در نقطه طراحی کار می‌کند تقریباً متقارن است؛ با بسته شدن شیر این تقارن به هم می‌خورد و نیروی شعاعی روی محور چند برابر می‌شود. محور خم می‌شود، لرزش بالا می‌رود و بلبرینگ با قاعده توان سوم زودتر خراب می‌شود. صدای غرش یا زوزه پمپ، اولین نشانه آن است.

پروانه و دیفیوزر. در پمپ‌های جتی و طبقاتی کوچک، پروانه‌ها و دیفیوزرها اغلب پلاستیکی‌اند. آب داغ آن‌ها را نرم می‌کند و تاب برمی‌دارند؛ لقی بیشتر یعنی هد و دبی کمتر بعد از تعمیر.

سیم‌پیچ موتور. در پمپ گریز از مرکز، موتور در دبی صفر کم‌بارتر است، ولی محفظه داغ گرما را به بلبرینگ سمت پمپ و بدنه موتور می‌دهد. در پمپ محیطی موتور در دبی صفر پربارتر هم هست؛ هر ۱۰ درجه گرمای اضافه سیم‌پیچ، عمر عایق را نصف می‌کند.

خازن. پمپ تک‌فازی که در دد هد داغ می‌شود خازن کنار موتورش را هم گرم می‌کند و خازن هم با گرما زودتر ظرفیت از دست می‌دهد. نشانه‌های آن در خازن پمپ آب آمده است.

دد هد و عمر مفید شیرآلات و لوله‌کشی ساختمان

در دد هد فشار کل لوله‌کشی ساختمان به فشار بسته پمپ می‌رسد، نه فشاری که ساختمان لازم دارد. این فشار روی همه اجزای شبکه می‌نشیند: شیرهای مخلوط و کارتریج‌ها، فلکسی‌ها، شیر فلاش تانک، شیر یک‌طرفه، آبگرمکن و پکیج، اتصالات و واشرها. استانداردهای لوله‌کشی آب ساختمان فشار نقاط مصرف را حداکثر حدود ۵ بار توصیه می‌کنند و بالاتر از آن شیر فشار شکن (کاهنده فشار) می‌خواهند؛ پمپی که در دد هد ۶ یا ۷ بار می‌سازد، شیرآلات را بیرون از محدوده طراحی‌شان نگه می‌دارد.

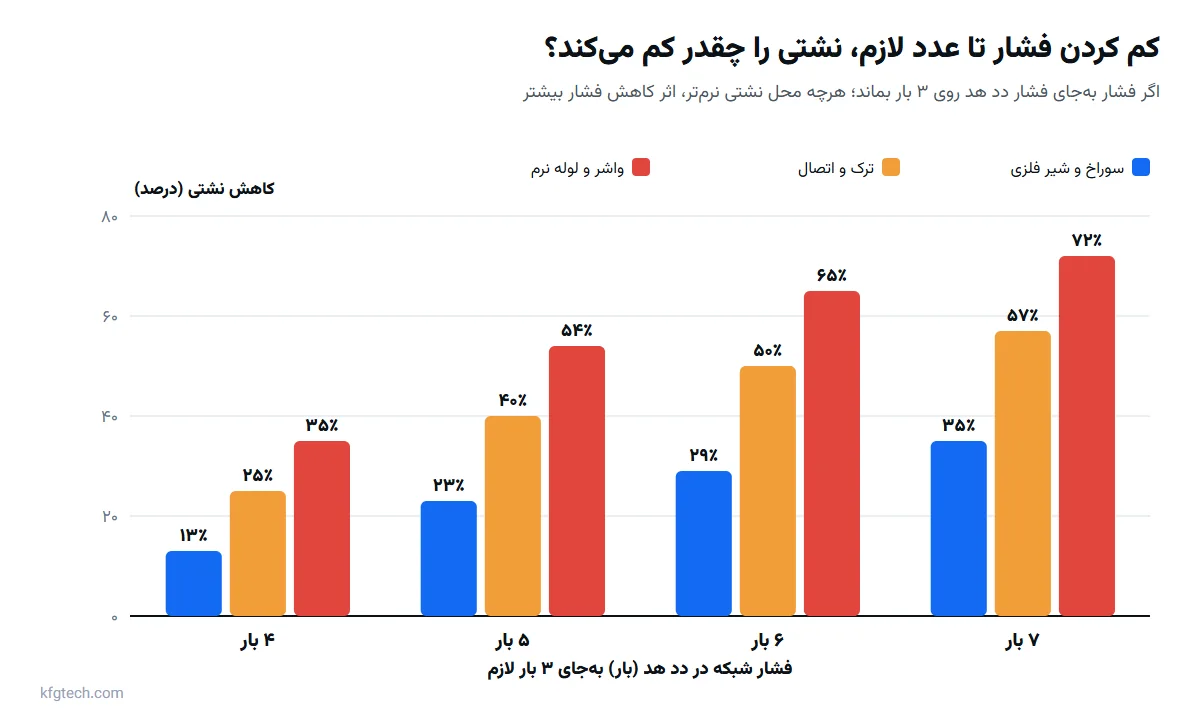

۱. نشتی بیشتر. دبی آبی که از یک سوراخ یا ترک بیرون می‌زند با فشار بالا می‌رود: در سوراخ صلب و شیر فلزی با ریشه دوم فشار، و در ترک‌ها، واشرها و لوله‌های نرم که با فشار بازتر می‌شوند، تقریباً هم‌اندازه فشار یا تندتر از آن. اگر فشار شبکه به‌جای فشار دد هد روی ۳ بار بماند، نشتی این‌قدر کم می‌شود:

۲. تنش دیواره دو برابر. تنشی که دیواره لوله و بدنه شیر تحمل می‌کند با فشار خطی بالا می‌رود: ۶ بار به‌جای ۳ بار یعنی دو برابر تنش روی هر لوله پلی‌پروپیلن، هر اتصال و هر فلکسی. لوله‌های پلاستیکی زیر تنش بیشتر زودتر ترک می‌خورند، به‌خصوص وقتی آب گرم هم باشد.

۳. ضربه قوچ بالاتر از ظرفیت فلکسی. وقتی شیری سریع بسته می‌شود، سرعت آب یک‌باره صفر می‌شود و موج فشار راه می‌افتد. اندازه این موج از رابطه ژوکوفسکی درمی‌آید: به ازای هر یک متر بر ثانیه سرعت آب، در لوله فولادی و گالوانیزه حدود ۱۲ بار و در لوله پلی‌پروپیلن (پنج‌لایه و سفید) و پلی‌اتیلن حدود ۳ تا ۵ بار روی فشار شبکه اضافه می‌شود. اوج فشار یعنی فشار پایه به‌علاوه این موج:

بیشتر فلکسی‌ها و شیرهای خانگی برای فشار کار حدود ۱۰ بار ساخته شده‌اند. با فشار درست، ضربه زیر این حد می‌ماند؛ با فشار دد هد از آن می‌گذرد. برای همین ترکیدن فلکسی زیر سینک و پشت توالت، بیشتر در ساختمان‌هایی دیده می‌شود که فشار شبکه‌شان بالاست. علت‌ها و راه رفع ضربه در صدای پمپ و ضربه قوچ آمده است.

۴. فرسایش زودتر شیرآلات. واشرها، اورینگ‌ها و کارتریج‌های سرامیکی زیر فشار بیشتر زودتر فرسوده می‌شوند؛ شیر فلاش تانک دیرتر می‌بندد و آب از سرریز می‌رود، و شیر اطمینان آبگرمکن و پکیج بی‌دلیل آب می‌دهد. عمر مفید شیرآلات بیشتر از هر چیز به همین فشار کار و دفعات ضربه بستگی دارد.

دد هد چقدر برق هدر می‌دهد؟

برق هدررفته = توان در دد هد × ساعت دد هد. جدول زیر مصرف ماهانه دد هد را (کیلووات‌ساعت) نشان می‌دهد. ستون آخر حالتی است که پمپ هیچ‌وقت خاموش نمی‌شود و جز ساعت‌های مصرف آب، حدود ۲۰ ساعت در روز با شیر بسته کار می‌کند:

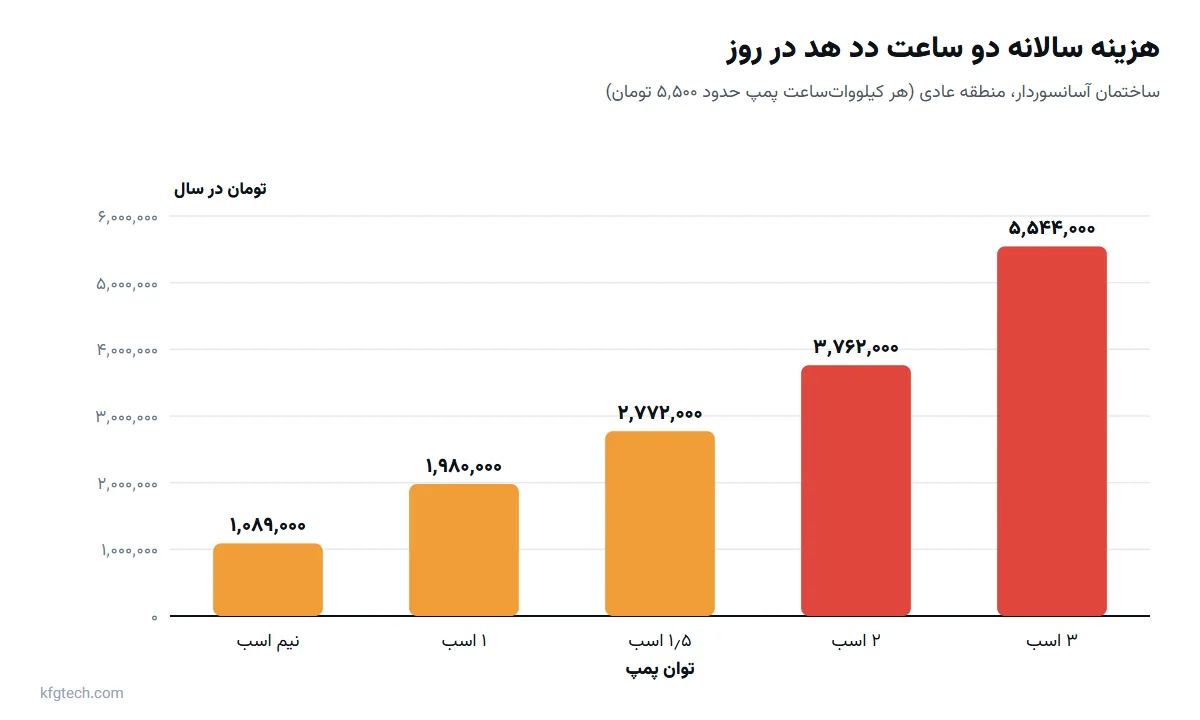

هزینه هر کیلووات‌ساعت به مصرف کل کنتور و منطقه بستگی دارد. در کنتوری که در الگوی مصرف است، هر کیلووات‌ساعت حدود ۲۲۵ تومان است؛ ولی در ساختمان آسانسوردار منطقه عادی که کنتور مشاعات از ۳۰۰ کیلووات‌ساعت می‌گذرد، هر کیلووات‌ساعت اضافه پمپ حدود ۵٬۵۰۰ تومان تمام می‌شود (محاسبه کامل در تعرفه برق ۱۴۰۵ و هزینه برق پمپ آب). هزینه سالانه دد هد، به تومان:

چه چیزی پمپ ساختمان را به دد هد می‌برد؟

• فشار خاموش شدن بیشتر از توان پمپ. شایع‌ترین علت است: ست کنترل یا پرشر سوئیچ روی فشاری تنظیم شده که پمپ با شیر بسته به آن نمی‌رسد. پمپ تا جایی که می‌تواند فشار را بالا می‌برد و همان‌جا می‌ماند. نشانه‌اش کار کردن پمپ در شب است؛ چرا پمپ آب خاموش نمی‌شود را ببینید.
• فشار ورودی کمتر از همیشه. اگر فشار آب شهر یا ارتفاع آب مخزن کم شود، فشار بسته پمپ هم پایین می‌آید و عدد خاموش شدنی که قبلاً درست بود، دیگر به آن نمی‌رسد.
• پمپ ضعیف‌شده. پروانه ساییده یا لقی زیاد هد پمپ را کم می‌کند؛ پمپ قدیمی دیگر به عددی که سال اول می‌رسید نمی‌رسد.
• کلید فرمان خراب یا گرفته. پرشر سوئیچی که کنتاکتش چسبیده، لوله سنسوری که با رسوب گرفته یا کلید اتوماتیک جریانی که گیر کرده است.
• شیر بسته روی خروجی. بعد از تعمیر، شیر خروجی پمپ یا کلکتور باز نشده، یا صافی خروجی کاملاً گرفته است.
• بوستر دور متغیر بدون حالت خواب. اگر خواب اینورتر درست تنظیم نشود، پمپ در مصرف صفر با دور کم روی فشار هدف کار می‌کند؛ راهنمای اینورتر پمپ آب را ببینید.

محافظت در برابر دد هد (Deadhead Protection) با ست کنترل

قاعده اصلی: پمپ باید قبل از رسیدن به فشار بسته‌اش خاموش شود؛ یعنی فشار خاموش شدن را با فاصله پایین‌تر از فشار بسته پمپ بگذارید، نه بالاتر از آن.

۱. فشار بسته پمپ را حساب کنید. Hmax پمپ را از پلاک بخوانید، بر ۱۰٫۲ تقسیم کنید و فشار ورودی پمپ را (اگر آب شهر مستقیم به مکش می‌رسد) اضافه کنید.

۲. فشار خاموش شدن را پایین‌تر بگذارید. در ست کنترل هیدروست این عدد F1 است و پمپ بین F2 (فشار روشن شدن) و F1 کار می‌کند. برای اینکه پمپ مطمئن خاموش شود، هد پمپ باید از «ارتفاع ساختمان + ۲۰ متر» بیشتر باشد؛ عددهای پیشنهادی در راهنمای تنظیم ست کنترل هیدروست آمده است.

۳. با شیرهای بسته امتحان کنید. همه شیرهای ساختمان را ببندید و نمایشگر ست کنترل را نگاه کنید. فشار باید به F1 برسد و پمپ در چند ثانیه خاموش شود. اگر فشار زیر F1 بماند و پمپ کار کند، پمپ در دد هد است: F1 را کمی پایین بیاورید. این آزمون را هر چند ماه و هر بار که فشار آب شهر یا پمپ عوض شد، تکرار کنید.

۴. خاموش شدن نرم را جدی بگیرید. ست کنترل هیدروست پمپ را با زمان F12 نرم خاموش و با F11 نرم روشن می‌کند؛ ضربه قطع و وصل پمپ کمتر می‌شود.

۵. منبع تحت فشار سالم داشته باشید. منبع با باد درست، دفعات روشن و خاموش شدن را کم می‌کند؛ تنظیم باد منبع تحت فشار را ببینید.

یک نکته فنی که کمتر گفته می‌شود: در پمپ گریز از مرکز، محافظ اضافه جریان دد هد را نمی‌گیرد. این پمپ در دبی صفر کمتر از کار عادی برق می‌کشد، پس جریانش به حد قطع (در هیدروست F3) نمی‌رسد. جریانش هم معمولاً از جریان بی‌آبی (F4) بیشتر است و فشارش هم بالاست، پس محافظ بی‌آبی هم آن را نمی‌بیند. در پمپ محیطی جریان در دد هد بالا می‌رود و ممکن است محافظ اضافه جریان عمل کند، ولی تا آن موقع پمپ داغ شده است. در هر دو نوع، تنها راه مطمئن تنظیم درست فشار خاموش شدن است.

حذف دد هد چقدر صرفه‌جویی می‌کند؟

برای یک پمپ ۱ اسب که روزی ۲ ساعت دد هد می‌شد و آب داخلش تا ۶۰ درجه می‌رسید، در ساختمان آسانسوردار منطقه عادی با فشار دد هد ۶ بار:

یعنی تنظیم درست هم‌زمان سه صرفه‌جویی دارد: برق، آب و هزینه تعمیر؛ و در عمل، فاصله بین دو تعمیر آب‌بند پمپ تقریباً دو برابر می‌شود.

جمع‌بندی

دد هد پمپ یعنی پمپ روشن، شیر بسته و دبی صفر. پمپ در این حالت برق می‌گیرد و همه را گرما می‌کند: یک پمپ ۱ تا ۳ اسب در حدود ۸ تا ۱۱ دقیقه آب داخل محفظه را به ۶۰ درجه می‌رساند. با قاعده ۱۰ درجه، فقط ۲ ساعت دد هد در روز عمر آب‌بند را حدود نصف می‌کند، بلبرینگ را زودتر فرسوده می‌کند و فشار کل لوله‌کشی را تا دو برابر فشار لازم بالا می‌برد؛ حاصلش نشتی بیشتر، فلکسی ترکیده، شیرآلات فرسوده و قبض برق بیشتر است. راه جلوگیری ساده است: فشار خاموش شدن ست کنترل باید پایین‌تر از فشار بسته پمپ باشد و با شیرهای بسته امتحان شود.

سؤال‌های رایج

دد هد پمپ (Deadhead) یعنی چه؟

یعنی پمپ روشن است ولی آب از آن بیرون نمی‌رود و روی هد بسته (Shut-off Head) کار می‌کند؛ دبی صفر و فشار در بیشترین مقدار است.

هد بسته پمپ (Shut-off Head) را از کجا بفهمم؟

روی پلاک پمپ با Hmax نوشته می‌شود و روی منحنی عملکرد پمپ، فشار در دبی صفر است. هر ۱۰٫۲ متر هد حدود یک بار فشار است.

پمپ چقدر می‌تواند با شیر بسته کار کند؟

چند ثانیه تا یکی دو دقیقه معمولاً مشکلی ندارد. پمپ‌های خانگی ۱ تا ۳ اسب در حدود ۸ تا ۱۱ دقیقه آب داخلشان را به ۶۰ درجه می‌رسانند؛ دد هد طولانی‌تر به آب‌بند و پروانه آسیب می‌زند.

دد هد چقدر از عمر مفید پمپ آب کم می‌کند؟

با ۲ ساعت دد هد در روز و آب ۶۰ درجه، آب‌بند حدود نصف عمر عادی و بلبرینگ حدود ۸۰ درصد آن را می‌کند؛ با ۴ ساعت و آب ۸۰ درجه، عمر آب‌بند به حدود یک‌هشتم می‌رسد.

علت خرابی مکانیکال سیل پمپ آب چیست؟

بیشتر گرما و خشک‌کاری: کار با شیر بسته (دد هد)، کار بدون آب و رسوب و ذرات در آب. در دد هد آب داخل پمپ داغ می‌شود و لایه آب بین حلقه‌های آب‌بند بخار می‌شود.

آیا دد هد برق بیشتری از کار عادی مصرف می‌کند؟

در پمپ گریز از مرکز نه؛ در دبی صفر معمولاً ۳۰ تا ۶۰ درصد توان کار عادی را می‌گیرد. در پمپ محیطی (بشقابی) بله؛ بیشترین توان را در دبی صفر می‌گیرد. در هر دو حالت این برق هیچ آبی جابه‌جا نمی‌کند و همه‌اش گرما می‌شود.

دد هد چه ربطی به نشتی و عمر مفید شیرآلات دارد؟

در دد هد کل لوله‌کشی به فشار بسته پمپ می‌رسد. با پایین آوردن فشار از ۶ به ۳ بار، نشتی ۲۹ تا ۶۵ درصد کم می‌شود و اوج ضربه قوچ زیر فشار کار ۱۰ باری فلکسی‌ها و شیرها می‌ماند.

چرا محافظ اضافه جریان جلوی دد هد را نمی‌گیرد؟

در پمپ گریز از مرکز، جریان در دبی صفر کمتر از کار عادی است و به حد قطع نمی‌رسد. در پمپ محیطی جریان بالا می‌رود، ولی محافظ وقتی عمل می‌کند که پمپ داغ شده است.

در ست کنترل هیدروست کدام تنظیم جلوی دد هد را می‌گیرد؟

F1، یعنی فشار خاموش شدن پمپ. باید پایین‌تر از فشار بسته پمپ باشد تا پمپ با بسته شدن شیرها به آن برسد و خاموش شود.
