اینورتر پمپ آب یا درایو دور متغیر، دور پمپ را با مصرف تنظیم میکند تا فشار ثابت بماند و برق کمتری مصرف شود. انواع تک فاز و سه فاز، مزایا و معایب، نصب و تنظیم اینورتر پمپ آب و انتخاب بهترین اینورتر برای پمپ.

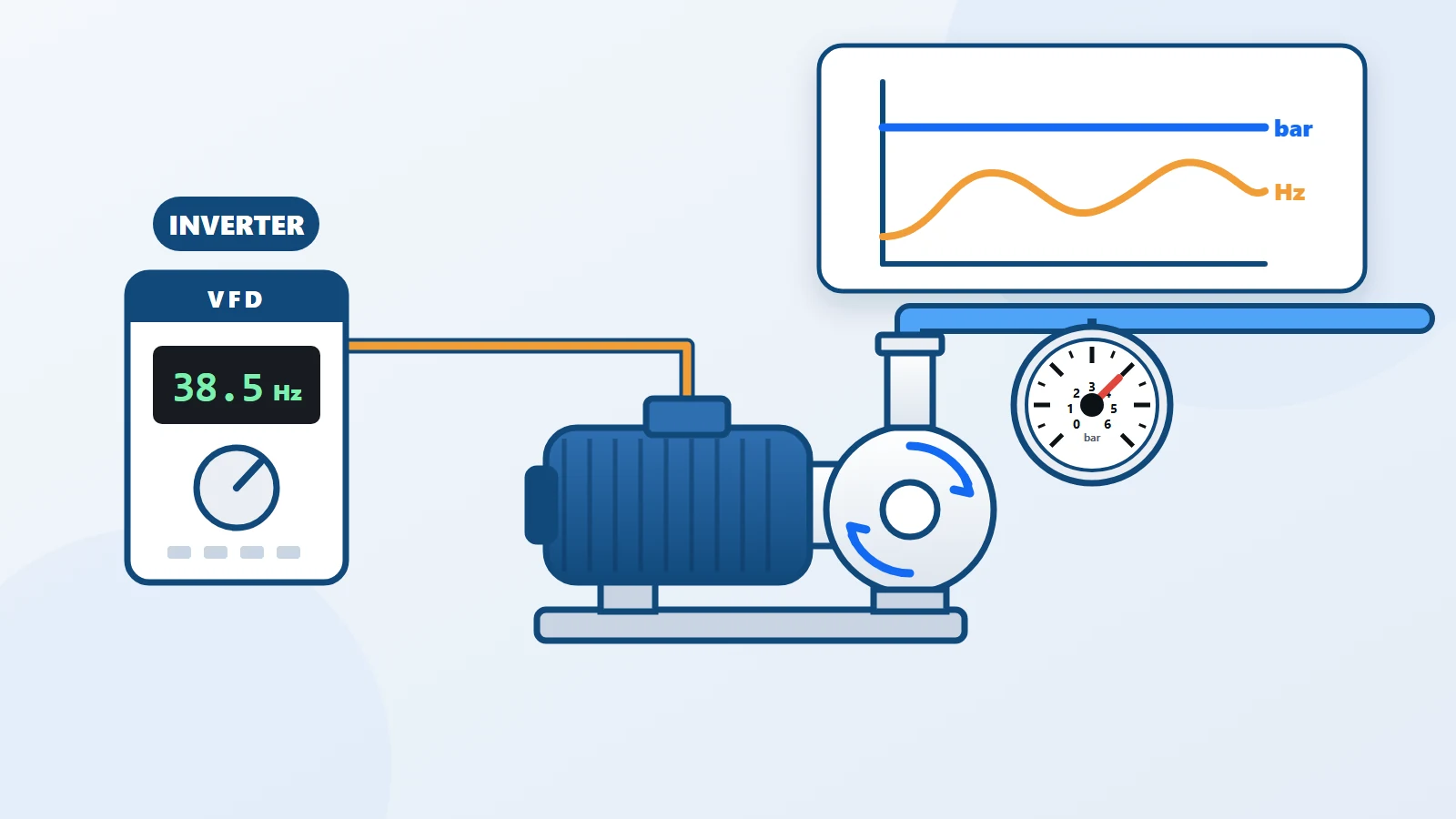

اینورتر پمپ آب دستگاهی است که به‌جای روشن و خاموش کردن پمپ، دور آن را کم و زیاد میکند. وقتی مصرف آب کم است پمپ آهسته‌تر می‌چرخد و وقتی زیاد است تندتر، تا فشار شبکه تقریباً ثابت بماند. در بازار به این دستگاه درایو پمپ آب، کنترل دور پمپ یا VFD هم می‌گویند و پمپی که اینورتر روی آن نصب شده، پمپ دور متغیر یا پمپ آب اینورتر دار نام دارد. این راهنما می‌گوید اینورتر پمپ چطور کار میکند، چه انواعی دارد، کجا ارزش هزینه‌اش را دارد و نصب و تنظیم آن چه نکته‌هایی دارد.
اینورتر پمپ چیست و چطور کار میکند؟
دور موتور الکتریکی به فرکانس برق بستگی دارد. برق شهر فرکانس ثابت ۵۰ هرتز دارد، پس پمپ همیشه با دور کامل می‌چرخد. اینورتر سه بخش دارد:
- یکسوساز: برق متناوب ورودی را به برق مستقیم تبدیل میکند.
- باس DC: با خازن‌های بزرگ، این برق مستقیم را صاف و ذخیره میکند.
- اینورتر: با سوییچ‌های الکترونیک قدرت (IGBT)، دوباره برق متناوب میسازد؛ این بار با فرکانس و ولتاژ دلخواه.
با کم کردن فرکانس، دور پمپ پایین می‌آید. در آبرسانی، یک ترانسمیتر فشار فشار لوله را به اینورتر می‌فرستد و اینورتر با یک کنترلر PID دور پمپ را طوری تنظیم میکند که فشار روی عدد هدف بماند. وقتی مصرف قطع شود، اینورتر پمپ را به حالت خواب می‌برد و با افت فشار دوباره بیدارش میکند.
چرا اینورتر برق کمتری مصرف میکند؟
رفتار پمپ گریز از مرکز با قوانین تشابه توصیف میشود:
- دبی با دور پمپ نسبت مستقیم دارد.
- فشار (هد) با توان دوم دور تغییر میکند.
- توان مصرفی با توان سوم دور تغییر میکند.
پس اگر دور پمپ ۲۰٪ کم شود، توان مصرفی در حالت ایده‌آل به حدود نصف می‌رسد (۰٫۸ به توان ۳ تقریباً ۰٫۵۱ است). در ساختمان‌هایی که بیشتر ساعت‌های شبانه‌روز مصرف کمی دارند، همین است که اینورتر را به‌صرفه میکند. در عوض، اگر پمپ همیشه با بار کامل کار کند، صرفه‌جویی ناچیز است.
انواع اینورتر پمپ آب
| نوع | کاربرد | نکته |
|---|---|---|
| ورودی تکفاز، خروجی سه‌فاز | پمپهای سه‌فاز کوچک در جایی که برق ساختمان تکفاز است | موتور باید سه‌فاز با ولتاژ مناسب خروجی باشد |
| ورودی و خروجی سه‌فاز | پمپهای سه‌فاز ساختمانی، صنعتی و کشاورزی | رایج‌ترین نوع؛ در توان‌های بالا |
| مخصوص پمپ تکفاز | پمپهای خانگی تکفاز خازنی | اینورتر معمولی برای موتور تکفاز خازنی مناسب نیست |
| مخصوص پمپ (Pump Drive) | آبرسانی با فشار ثابت | کنترل فشار، خواب، تشخیص بی‌آبی و راه‌اندازی چند پمپ را خودش دارد |
| اینورتر خورشیدی پمپ | پمپ کشاورزی با برق پنل خورشیدی | دور پمپ را با توان در دسترس پنل‌ها تنظیم میکند |
اینورتر پمپ آب سه فاز رایج‌ترین نوع است، چون موتورهای سه‌فاز ساده‌ترین موتور برای کنترل دور هستند. اینورتر پمپ تک فاز معمولاً به یکی از دو معناست: اینورتری که برق تکفاز می‌گیرد و موتور سه‌فاز را می‌چرخاند، یا اینورتر مخصوصی که برای موتورهای تکفاز پمپ ساخته شده. پیش از خرید، نوع موتور پمپ خود را از روی پلاک آن مشخص کنید.
اینورتر پمپ شناور: پمپهای شناور چاه معمولاً سه‌فازند و کابل بلندی تا تابلو دارند. در کابل‌های بلند، فیلتر یا راکتور خروجی جلوی آسیب به عایق موتور را می‌گیرد. حداقل فرکانس هم باید طبق دستور سازنده پمپ تنظیم شود، چون پمپ شناور نباید در دور خیلی پایین کار کند.
اینورتر پمپ آب کشاورزی: علاوه بر اینورترهای برق شبکه، اینورترهای خورشیدی پمپ هم هستند که دور پمپ را با توان پنل‌ها تنظیم می‌کنند. برای حفاظت پمپ شناور در چاه کشاورزی، کنترل بر اساس سطح واقعی آب با سطح سنج چاه هم کاربرد دارد.
مزایای اینورتر پمپ آب
| مزیت | توضیح |
|---|---|
| فشار تقریباً ثابت | فشار شبکه با تغییر مصرف کم و زیاد نمی‌شود |
| صرفه‌جویی در برق | در مصرف کم، پمپ با دور کمتر و توان بسیار کمتر کار میکند |
| راه‌اندازی و توقف نرم | ضربه قوچ و جریان راه‌اندازی زیاد حذف میشود |
| استارت کمتر | پمپ به‌جای روشن و خاموش شدن پشت‌سرهم، آرام‌تر می‌چرخد |
| حفاظت موتور | اضافه جریان، افت و افزایش ولتاژ، قطع فاز و داغ شدن را تشخیص میدهد |
معایب و محدودیت‌ها
| محدودیت | توضیح |
|---|---|
| هزینه بیشتر | قیمت اینورتر از ست کنترل و پرشر سوییچ بیشتر است |
| نصب و تنظیم تخصصی | پارامترهای موتور، سنسور و کنترل فشار باید درست وارد شوند |
| حساسیت به محیط | گرما، رطوبت و گرد و غبار عمر اینورتر را کم میکند و تهویه لازم دارد |
| نویز الکتریکی | کابل شیلددار، ارت درست و در کابل‌های بلند فیلتر خروجی لازم است |
پمپ آب اینورتر دار یا اینورتر جداگانه؟
پمپ آب اینورتر دار یک مجموعه آماده است: پمپ، اینورتر و سنسور فشار از یک سازنده و از پیش هماهنگ‌شده. نصب آن ساده‌تر است و برای خانهها و ساختمانهای کوچک رایج‌تر شده. پمپ‌هایی که با نام «سایلنت» یا «هوشمند» فروخته میشوند معمولاً از همین دسته‌اند.
اینورتر جداگانه روی پمپ موجود نصب میشود و برای پمپهای سه‌فاز، توان‌های بالاتر و بوسترهای چندپمپه به کار می‌رود. انعطاف بیشتری دارد ولی تنظیمش تخصصی‌تر است.
نصب اینورتر پمپ آب
- محل نصب: خشک، با تهویه کافی و دور از نور مستقیم خورشید و رطوبت. گرما مهم‌ترین دشمن اینورتر است.
- حفاظت ورودی: کلید یا فیوز ورودی را متناسب با جریان اینورتر انتخاب کنید.
- ارت: اینورتر و موتور هر دو باید ارت مطمئن داشته باشند.
- کابل موتور: کابل شیلددار، با شیلد متصل به ارت؛ در کابل‌های بلند، فیلتر خروجی.
- بدون کنتاکتور در خروجی: بین اینورتر و موتور قطع و وصل زیر بار انجام ندهید.
- سنسور فشار: ترانسمیتر را روی لوله اصلی بعد از شیر یک‌طرفه نصب کنید، جایی که فشار شبکه را درست ببیند.
- حفاظت بی‌آبی: اگر اینورتر تشخیص بی‌آبی ندارد، از فلوتر یا سوییچ سطح در مخزن استفاده کنید.
تنظیم اینورتر پمپ آب
تنظیم اینورتر یعنی وارد کردن مشخصات موتور و تعیین رفتار کنترل فشار. نام پارامترها در هر برند فرق دارد، ولی این‌ها در همه هستند:
| پارامتر | چه چیزی را تعیین میکند | نکته |
|---|---|---|
| مشخصات پلاک موتور | ولتاژ، جریان، فرکانس، دور و توان موتور | پایه حفاظت موتور است؛ باید دقیقاً از پلاک وارد شود |
| حداکثر و حداقل فرکانس | بازه دوری که پمپ در آن کار میکند | حداقل فرکانس را طبق دستور سازنده پمپ بگذارید |
| زمان شتاب و توقف | مدت رسیدن از صفر به دور کامل و برعکس | زمان کوتاه‌تر یعنی ضربه بیشتر؛ زمان بلندتر یعنی پاسخ کندتر |
| فشار هدف (Set Point) | فشاری که اینورتر نگه می‌دارد | بر اساس ارتفاع ساختمان و فشار لازم در بالاترین مصرف‌کننده |
| بازه سنسور فشار | محدوده ترانسمیتر، مثلاً ۰ تا ۱۰ یا ۰ تا ۱۶ بار | اگر اشتباه وارد شود، فشار نمایش‌داده‌شده غلط است |
| ضرایب PID | سرعت و نرمی واکنش به تغییر فشار | تنظیم نادرست باعث نوسان فشار یا واکنش کند میشود |
| حالت خواب (Sleep) | خاموش شدن پمپ وقتی مصرفی نیست | فرکانس و تأخیر خواب و افت فشار لازم برای بیدار شدن |
| حفاظت بی‌آبی | تشخیص کار کردن پمپ بدون آب | معمولاً از روی افت جریان یا ورودی فلوتر و سوییچ سطح |
فشار هدف را از روی ارتفاع ساختمان حساب کنید: هر ۱۰ متر ارتفاع حدود ۱ بار فشار لازم دارد، به‌اضافه فشاری که در بالاترین طبقه می‌خواهید. جزئیات در فشار آب ساختمان باید چند بار باشد آمده است.
بهترین اینورتر برای پمپ آب کدام است؟
بهترین اینورتر، مدلی است که با موتور پمپ شما جور باشد و ویژگی‌های آبرسانی را داشته باشد. این معیارها را بسنجید:
- نوع و توان موتور: تکفاز یا سه‌فاز، و جریان پلاک موتور. جریان نامی اینورتر باید از جریان موتور کمتر نباشد.
- کنترل فشار داخلی: PID و ورودی ترانسمیتر فشار، تا به کنترلر جداگانه نیاز نباشد.
- حالت خواب و بیدار شدن: برای اینکه پمپ در نبود مصرف خاموش شود.
- تشخیص بی‌آبی: از روی جریان یا ورودی سوییچ سطح.
- کنترل چند پمپ: اگر بوستر چندپمپه دارید، قابلیت راه‌اندازی و چرخش پمپها.
- درجه حفاظت و خنک‌کاری: متناسب با محل نصب.
- پشتیبانی و دفترچه: دسترسی به خدمات و دفترچه فارسی.
اینورتر یا ست کنترل؟
اینورتر دور پمپ را تغییر میدهد؛ ست کنترل پمپ را بر اساس فشار روشن و خاموش میکند و استارت نرم دارد. برای بیشتر آپارتمانها و خانهها با پمپ تکفاز، ست کنترل پمپ آب با هزینه بسیار کمتر فشار مناسب و حفاظت در برابر بی‌آبی و اضافه جریان را میدهد. مقایسه کامل در ست کنترل یا اینورتر پمپ آب و همه گزینه‌ها در انواع کنترل پمپ آب آمده است. اینورتر در بوستر پمپ دور متغیر نقش اصلی را دارد.
سؤال‌های رایج
اینورتر پمپ آب چیست؟
دستگاهی است که فرکانس برق موتور پمپ را تغییر میدهد تا دور پمپ کم و زیاد شود. با یک سنسور فشار، دور پمپ طوری تنظیم میشود که فشار شبکه ثابت بماند.
فرق اینورتر پمپ و درایو پمپ چیست؟
در بازار ایران هر دو به یک دستگاه گفته میشوند: درایو دورمتغیر یا VFD. «اینورتر» نام بخش خروجی همین دستگاه است که برق متناوب با فرکانس دلخواه میسازد.
آیا روی پمپ تک فاز میشود اینورتر گذاشت؟
روی بیشتر پمپهای تکفاز خانگی که موتور خازنی دارند، اینورتر معمولی مناسب نیست. برای آنها یا باید اینورتر مخصوص پمپ تکفاز گرفت، یا پمپی که اینورتر داخلی دارد.
اینورتر چقدر برق صرفه‌جویی میکند؟
به الگوی مصرف بستگی دارد. طبق قوانین تشابه پمپ، توان مصرفی با توان سوم دور تغییر میکند؛ پس در ساعت‌هایی که مصرف کم است و پمپ آهسته‌تر می‌چرخد، صرفه‌جویی زیاد است. در مصرف همیشه کامل، صرفه‌جویی ناچیز است.
پمپ آب اینورتر دار یعنی چه؟
پمپی که اینورتر و سنسور فشار داخل خود دستگاه یا روی بدنهاش نصب شده و بهصورت یک مجموعه آماده فروخته میشود. این پمپها معمولاً با نام پمپ هوشمند یا پمپ دور متغیر عرضه میشوند.
با اینورتر هنوز منبع تحت فشار لازم است؟
بله، ولی کوچکتر. منبع تحت فشار کوچک کمک میکند در مصرفهای خیلی کم و نشتیهای جزئی، پمپ مدام بیدار نشود.
اینورتر بهتر است یا ست کنترل؟
برای ساختمانهای بزرگ با مصرف بسیار متغیر و نیاز به فشار کاملاً یکنواخت، اینورتر. برای بیشتر آپارتمانها و خانهها با پمپ تکفاز، ست کنترل با هزینه بسیار کمتر فشار و حفاظت لازم را میدهد.
آیا بین اینورتر و پمپ میشود کنتاکتور گذاشت؟
قطع و وصل کنتاکتور در خروجی اینورتر وقتی موتور زیر بار است به اینورتر آسیب می‌زند. روشن و خاموش کردن پمپ باید با فرمان خود اینورتر انجام شود.
