محافظ ولتاژ پمپ آب چیست، ولتاژ پمپ آب خانگی باید چند ولت باشد، پمپ آب با ولتاژ پایین چرا داغ میکند و میسوزد، اضافه ولتاژ و قطعی نول چه آسیبی می‌زند، محافظ ولتاژ را چطور انتخاب و تنظیم کنیم و چرا برای افت ولتاژ یک محافظ جریان دقیق کافی است.
محافظ ولتاژ پمپ آب وسیله‌ای است که ولتاژ برق را دائم اندازه می‌گیرد و اگر ولتاژ از حد مجاز پایین‌تر یا بالاتر برود، برق پمپ را قطع میکند و بعد از برگشتن برق سالم، با کمی تأخیر دوباره وصل میکند. در خیلی از ساختمان‌ها پمپ آب گران‌ترین وسیله برقی است که بی‌مراقبت و شبانه‌روز کار میکند؛ پس افت ولتاژ، اضافه ولتاژ و قطع و وصل‌های پشت سر هم برق بیشتر از هر وسیله دیگری به آن آسیب می‌زند. این راهنما با عدد نشان می‌دهد پمپ آب با ولتاژ پایین و ولتاژ بالا چه میکند، ولتاژ پمپ آب خانگی باید در چه محدوده‌ای باشد، محافظ ولتاژ پمپ آب خانگی را چطور انتخاب و تنظیم کنید و چه چیزهایی را محافظ ولتاژ نمی‌بیند.
به‌طور خلاصه: موتور پمپ با ولتاژ ۱۰ درصد پایین‌تر از نامی، حدود ۱۹ درصد گشتاور کمتری دارد، جریان بیشتری می‌کشد و داغ‌تر کار میکند؛ همین چند درجه گرمای اضافه می‌تواند عمر عایق سیمپیچ را حدود یک سوم کم کند. اگر ولتاژ آن‌قدر پایین بیاید که پمپ راه نیفتد، موتور با جریان چند برابر نامی در جا میماند و در چند دقیقه میسوزد. نکته کلیدی این است که آسیب ولتاژ پایین همیشه به شکل جریان زیاد به موتور می‌رسد؛ پس یک محافظ جریان دقیق (مثل ست کنترل هوشمند) پمپ را در برابر افت ولتاژ هم محافظت میکند. محافظ ولتاژ جداگانه فقط برای اضافه ولتاژ و قطعی نول لازم است.
ولتاژ پمپ آب خانگی چقدر باید باشد؟
ولتاژ نامی برق تکفاز ساختمان‌ها در ایران ۲۳۰ ولت و فرکانس آن ۵۰ هرتز است (در محاوره همان «برق ۲۲۰»). روی پلاک پمپ آب هم معمولاً ولتاژ نامی ۲۲۰ تا ۲۴۰ ولت تکفاز نوشته شده است. استاندارد بین‌المللی ولتاژ (IEC 60038) برای شبکه ۲۳۰ ولت، بازه ۱۰ درصد بالا و پایین، یعنی حدود ۲۰۷ تا ۲۵۳ ولت، را مجاز می‌داند. استاندارد موتورهای الکتریکی (IEC 60034-1) هم می‌گوید موتور باید در بازه ۵ درصد بالا و پایین ولتاژ نامی بی‌مشکل کار کند و در بازه ۱۰ درصد هنوز کار میکند، ولی داغ‌تر و با بازده کمتر.
| ولتاژ اندازه‌گیری‌شده | وضعیت برای پمپ آب |
|---|---|
| ۲۱۸ تا ۲۴۲ ولت | محدوده عادی؛ پمپ همان‌طور که سازنده طراحی کرده کار میکند |
| ۲۰۷ تا ۲۱۸ ولت | افت ولتاژ قابل تحمل؛ پمپ کمی داغ‌تر کار میکند |
| کمتر از ۲۰۷ ولت | افت ولتاژ خطرناک؛ پمپ داغ میکند و ممکن است راه نیفتد |
| ۲۴۲ تا ۲۵۳ ولت | اضافه ولتاژ قابل تحمل |
| بیشتر از ۲۵۳ ولت | اضافه ولتاژ خطرناک؛ فشار روی عایق، خازن و برد الکترونیکی |
ولتاژ برق ساختمان را با یک مولتی‌متر در حالت AC از دو سر پریز یا ورودی تابلو اندازه بگیرید. یک بار وقتی پمپ خاموش است و یک بار چند ثانیه بعد از روشن شدن آن. اگر با روشن شدن پمپ ولتاژ بیشتر از حدود ۵ درصد افت کند، سیم‌کشی تا پمپ برای جریان آن نازک است یا اتصالی شل است؛ این مشکل را محافظ ولتاژ حل نمیکند و باید سیم یا اتصال را درست کرد.
پمپ آب با ولتاژ پایین چه میشود؟
بیشتر پمپهای آب خانگی موتور القایی دارند. گشتاور موتور القایی تقریباً با توان دوم ولتاژ تغییر میکند؛ یعنی ولتاژ اگر ۱۰ درصد کم شود، گشتاور حدود ۱۹ درصد کم میشود. پروانه پمپ ولی همان آب و همان فشار را می‌خواهد؛ پس موتور برای جبران، جریان بیشتری می‌کشد و سیمپیچ داغ‌تر میشود.

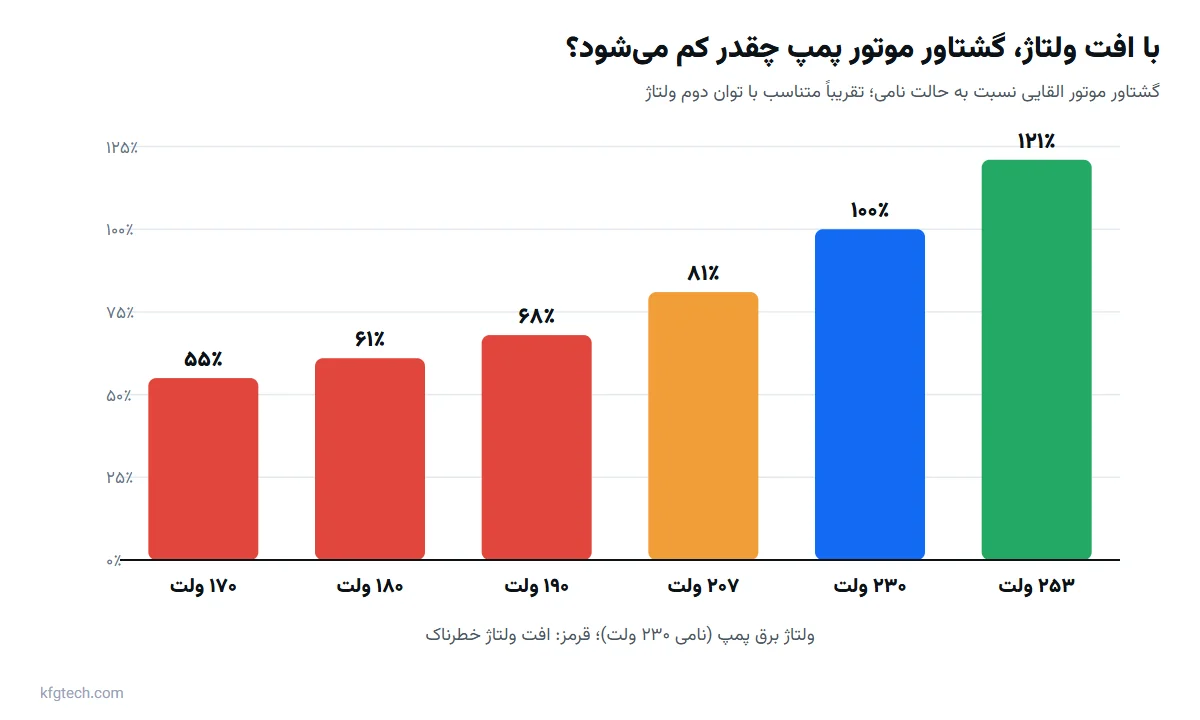

| ولتاژ برق | درصد ولتاژ نامی ۲۳۰ | گشتاور موتور نسبت به حالت نامی |
|---|---|---|
| ۲۵۳ ولت | ۱۱۰٪ | حدود ۱۲۱٪ |
| ۲۳۰ ولت | ۱۰۰٪ | ۱۰۰٪ |
| ۲۰۷ ولت | ۹۰٪ | حدود ۸۱٪ |
| ۱۹۰ ولت | ۸۳٪ | حدود ۶۸٪ |
| ۱۸۰ ولت | ۷۸٪ | حدود ۶۱٪ |
| ۱۷۰ ولت | ۷۴٪ | حدود ۵۵٪ |
جدول‌های رایج سازندگان موتور برای ولتاژ ۱۰ درصد پایین‌تر از نامی تقریباً این اعداد را می‌دهند:
| اثر | ولتاژ ۱۰ درصد کمتر | ولتاژ ۱۰ درصد بیشتر |
|---|---|---|
| گشتاور راهاندازی | حدود ۱۹٪ کمتر | حدود ۲۱٪ بیشتر |
| جریان در بار کامل | حدود ۱۱٪ بیشتر | حدود ۷٪ کمتر |
| جریان لحظه راهاندازی | حدود ۱۰ تا ۱۲٪ کمتر | حدود ۱۰ تا ۱۲٪ بیشتر |
| افزایش دمای سیمپیچ | حدود ۶ تا ۷ درجه بیشتر | حدود ۳ تا ۴ درجه کمتر |
| بازده موتور | حدود ۲ درصد کمتر | تقریباً بی‌تغییر |
این اعداد برای موتورهای القایی معمولی است و هر پمپ کمی متفاوت است، ولی جهت تغییرها همیشه همین است.
### چند درجه گرمای اضافه چقدر از عمر موتور کم میکند؟
یک قاعده قدیمی و پذیرفته‌شده در صنعت موتور می‌گوید هر ۱۰ درجه گرمای اضافه، عمر عایق سیمپیچ را تقریباً نصف میکند. با این قاعده، ۶ تا ۷ درجه گرمای اضافه‌ای که ۱۰ درصد افت ولتاژ می‌سازد، عمر عایق را حدود یک سوم کم میکند. پمپی که قرار بود ۱۰ سال سیمپیچ سالم داشته باشد، در برق همیشه ضعیف ممکن است بعد از حدود ۶ تا ۷ سال نیاز به سیم‌پیچی پیدا کند. اگر پمپ در تابستان کنار دیوار داغ یا در موتورخانه بی‌تهویه کار کند، این دو اثر روی هم جمع میشوند؛ درباره بقیه علت‌های داغ شدن پمپ در چرا پمپ آب داغ میکند نوشته‌ایم.
### خطرناک‌ترین حالت: پمپ راه نمیافتد و در جا میماند
موتورهای تکفاز پمپ آب برای راه افتادن به گشتاور کافی نیاز دارند. اگر ولتاژ خیلی پایین باشد (مثلاً در ساعت‌های اوج مصرف تابستان یا انتهای یک خط طولانی روستایی)، گشتاور کمتر از نیاز پروانه میشود و موتور پمپ گیر میکند: برق دارد، ولی نمی‌چرخد یا خیلی آهسته می‌چرخد. در این حالت موتور جریانی چند برابر جریان نامی می‌کشد و صدای «وزوز» می‌دهد. اگر چیزی برق را قطع نکند، سیمپیچ در چند دقیقه داغ و سوخته میشود. این شایع‌ترین راهی است که ولتاژ پایین پمپ آب را میسوزاند. علامت‌های پمپی که روشن نمی‌شود را در چرا پمپ آب روشن نمی‌شود ببینید.
افت ولتاژ به خازن پمپ هم فشار می‌آورد: موتور تکفاز پمپ با خازن راه می‌افتد و پمپی که بارها پشت سر هم برای راه افتادن تلاش میکند، خازن را هم زودتر خراب میکند. نشانه‌های خرابی خازن را در خازن پمپ آب نوشته‌ایم.
اضافه ولتاژ با پمپ آب چه میکند؟
اضافه ولتاژ کوتاه و کم (تا حدود ۱۰ درصد) برای خود موتور معمولاً از افت ولتاژ کم‌خطرتر است. ولی سه حالت اضافه ولتاژ برای پمپ و تجهیزات کنارش خطرناک است:
- اضافه ولتاژ طولانی بیشتر از ۱۰ درصد: هسته آهنی موتور اشباع میشود، جریان بی‌باری بالا می‌رود و موتور حتی بی‌بار داغ میکند. خازن دائم پمپ هم زیر ولتاژ بیشتر از طراحی‌اش کار میکند.
- قطع شدن سیم نول در برق سه‌فاز ساختمان: اگر نول مشترک ورودی ساختمان قطع یا شل شود، ولتاژ بعضی واحدها ناگهان تا نزدیک ۳۸۰ ولت بالا می‌رود و ولتاژ بقیه پایین می‌آید. این همان اتفاقی است که در یک لحظه چند وسیله برقی ساختمان را با هم میسوزاند. محافظ ولتاژ دقیقاً برای همین لحظه است.
- ضربه‌های ولتاژ (سرج): رعد و برق یا قطع و وصل بارهای بزرگ، ضربه‌های چند میکروثانیه‌ای با ولتاژ صدها ولت می‌سازند. این ضربه‌ها بیشتر به برد الکترونیکی تجهیزات (ست کنترل، اینورتر، سیستم آبیاری) آسیب می‌زنند تا به موتور. برای آن‌ها ارستر یا محافظ ضربه (SPD) در تابلو لازم است؛ محافظ ولتاژ معمولی آن‌قدر سریع نیست.
قطع و وصل برق و برگشتن ناگهانی آن
وقتی برق محله بعد از قطعی برمی‌گردد، همه یخچال‌ها، کولرها و پمپ‌ها با هم روشن میشوند. جریان لحظه راهاندازی موتورها چند برابر جریان کارشان است، پس در چند ثانیه اول ولتاژ شبکه افت میکند و ممکن است چند بار قطع و وصل شود. پمپی که در این چند ثانیه چند بار پشت سر هم استارت بخورد، هم موتور و هم خازن و کنتاکتورش آسیب می‌بیند.
محافظ ولتاژ این مشکل را با تأخیر وصل حل میکند: بعد از برگشتن برق، چند ده ثانیه تا چند دقیقه صبر میکند تا شبکه پایدار شود و بعد برق پمپ را وصل میکند.
محافظ ولتاژ پمپ آب چیست و چه انواعی دارد؟
محافظ ولتاژ بین برق ورودی و پمپ قرار می‌گیرد و چهار کار انجام می‌دهد: ولتاژ را اندازه می‌گیرد، زیر حد پایین قطع میکند، بالای حد بالا قطع میکند و بعد از برگشتن ولتاژ سالم، با تأخیر وصل میکند. در بازار سه نوع رایج دارد:
| نوع | کجا نصب میشود | مناسب برای | نکته |
|---|---|---|---|
| محافظ پریزی | بین پریز و دوشاخه پمپ | پمپهای کوچک خانگی تا حدود ۱ اسب | ارزان و بی‌سیم‌کشی؛ جریان مجاز روی بدنه را با جریان راهاندازی پمپ بسنجید |
| محافظ ولتاژ ریلی (تابلویی) | روی ریل تابلو برق، قبل از پمپ | پمپهای ساختمان؛ معمولاً با حد بالا و پایین و تأخیر قابل تنظیم | جریان کلید داخلی‌اش را با پمپ بسنجید |
| رله کنترل ولتاژ با کنتاکتور | در تابلو؛ رله فقط بوبین کنتاکتور را قطع و وصل میکند | پمپهای بزرگ‌تر و سه‌فاز | نسخه سه‌فاز، قطعی فاز و جابه‌جایی ترتیب فاز را هم می‌بیند |
اگر پمپ شما سه‌فاز است، رله کنترل فاز هم لازم است؛ چون قطع شدن یک فاز موتور سه‌فاز را با دو فاز نگه می‌دارد و در چند دقیقه میسوزاند.
انتخاب و تنظیم محافظ ولتاژ پمپ آب خانگی
جریان مجاز: جریان کار پمپ را از روی پلاک بخوانید. محافظ پریزی یا ریلی باید جریانی بیشتر از جریان کار پمپ را تحمل کند و برای جریان لحظه راهاندازی موتور (چند برابر جریان کار) ساخته شده باشد. برای پمپهای بالای حدود ۱٫۵ اسب، مدلی که با کنتاکتور کار میکند مطمئن‌تر است. رابطه جریان و توان پمپ را در آمپر و توان پمپ آب توضیح داده‌ایم.
عددهای پیشنهادی برای شروع (بعد از دیدن پلاک پمپ و دفترچه محافظ، تغییرشان بدهید):
| تنظیم | عدد پیشنهادی | دلیل |
|---|---|---|
| حد پایین ولتاژ | حدود ۱۹۰ تا ۱۹۵ ولت | کمی زیر بازه ۱۰ درصد؛ تا با هر افت کوتاه پمپ بی‌دلیل قطع نشود |
| حد بالای ولتاژ | حدود ۲۵۰ تا ۲۵۵ ولت | نزدیک سقف بازه ۱۰ درصد |
| تأخیر وصل بعد از برگشتن برق | ۶۰ تا ۱۸۰ ثانیه | تا شبکه بعد از قطعی پایدار شود و پمپ پشت سر هم استارت نخورد |
| تأخیر قطع | چند ثانیه | تا افت چند صدم ثانیه‌ای لحظه استارت بقیه وسیله‌ها پمپ را قطع نکند |
اگر برق محل شما همیشه ضعیف است و محافظ مدام پمپ را قطع میکند، حد پایین را پایین‌تر نبرید؛ مشکل را از اداره برق یا با استابلایزر (تثبیت‌کننده ولتاژ) با ظرفیت کافی حل کنید. محافظ ولتاژ ولتاژ را درست نمیکند؛ فقط پمپ را از برق بد جدا میکند.
محافظ ولتاژ چه چیزهایی را نمی‌بیند؟
محافظ ولتاژ فقط برق ورودی را نگاه میکند و از وضعیت خود پمپ خبر ندارد. این خرابی‌ها با ولتاژ کاملاً سالم هم اتفاق می‌افتند و محافظ ولتاژ جلویشان را نمی‌گیرد:
- کارکرد خشک پمپ: آب منبع یا چاه تمام شده و پمپ بی‌آب می‌چرخد؛ آب‌بند در چند دقیقه داغ و خراب میشود. علت‌ها و راه جلوگیری را در کارکرد خشک پمپ ببینید.
- گیر کردن پروانه یا بلبرینگ: موتور با ولتاژ سالم جریان زیاد می‌کشد.
- خرابی خازن: پمپ با ولتاژ درست راه نمیافتد و در جا میماند.
- کارکرد با شیر بسته (دد هد): پمپ روشن است ولی آبی بیرون نمی‌رود؛ درباره آن در دد هد پمپ نوشته‌ایم.
- روشن و خاموش شدن پشت سر هم پمپ به خاطر تنظیم فشار یا باد منبع: چرا پمپ مدام روشن و خاموش میشود.
برای افت ولتاژ، محافظ جریان کافی است
موتور پمپ ولتاژ را «نمی‌فهمد»؛ چیزی که سیمپیچ را داغ میکند و میسوزاند جریان است. وقتی ولتاژ پایین می‌آید، موتور برای چرخاندن همان پروانه جریان بیشتری می‌کشد و اگر در جا بماند جریانش چند برابر میشود. پس محافظی که جریان واقعی پمپ را اندازه بگیرد و روی جریان پلاک تنظیم شده باشد، افت ولتاژ خطرناک را از روی نتیجه‌اش می‌گیرد؛ حتی دقیق‌تر از محافظ ولتاژ، چون می‌بیند همین پمپ با همین بار واقعاً در خطر است یا نه. یک پمپ کم‌بار ممکن است با ۱۹۰ ولت بی‌مشکل کار کند و یک پمپ پربار با ۲۰۵ ولت به جریان خطرناک برسد؛ محافظ ولتاژ این فرق را نمی‌بیند، محافظ جریان می‌بیند.
محافظ جریان همان خرابی‌های بالا (گیر کردن پروانه، خرابی خازن، کارکرد خشک) را هم می‌گیرد.
اضافه ولتاژ ولی فرق دارد: با ولتاژ بالا جریان بار کامل موتور کمی پایین می‌آید، نه بالا؛ پس محافظ جریان آن را نمی‌بیند. اضافه ولتاژ کم و کوتاه برای موتور مشکل جدی نیست، ولی قطعی نول و ولتاژ نزدیک ۳۸۰ ولت در یک لحظه عایق، خازن و برد الکترونیکی را میسوزاند. فقط برای این حالت محافظ ولتاژ لازم است.
محافظت پمپ در برابر افت ولتاژ با ست کنترل هوشمند HYDROSET
ست کنترل هوشمند HYDROSET PM821 جریان واقعی پمپ را دائم اندازه می‌گیرد؛ پس افت ولتاژ خطرناک را از راه جریان می‌گیرد و جلوی سوختن پمپ را می‌گیرد. دستگاه با برق ۱۸۰ تا ۲۴۰ ولت تکفاز کار میکند و همان را به پمپ می‌دهد؛ یعنی ولتاژ را عوض نمیکند و جلوی اضافه ولتاژ و قطعی نول را هم نمی‌گیرد. مقایسه دو وسیله:
| محافظت | محافظ ولتاژ | HYDROSET PM821 |
|---|---|---|
| ولتاژ خیلی کم یا خیلی زیاد | ✓ | — |
| تأخیر بعد از برگشتن برق | ✓ | — |
| افت ولتاژ خطرناک (پمپ جریان زیاد می‌کشد یا در جا مانده) | ✓ فقط با عدد ثابت ولتاژ | ✓ خطای E1، با جریان واقعی همین پمپ |
| گیر کردن پروانه یا بلبرینگ | — | ✓ خطای E1 |
| کارکرد خشک (بی‌آبی) | — | ✓ خطای E3 با جریان و E4 با فشار |
| قطع سیم پمپ یا خرابی خازن (پمپ جریان نمی‌کشد) | — | ✓ خطای E2، بی‌باری |
| روشن و خاموش کردن پمپ با فشار دقیق | — | ✓ سنسور فشار و F1 و F2 به بار |
| روشن و خاموش شدن نرم | — | ✓ زمان روشن و خاموش شدن نرم (F11 و F12) |
در HYDROSET بیشترین جریان پمپ (پارامتر F3) را روی همان جریانی می‌گذارید که روی پلاک پمپ نوشته شده است. اگر ولتاژ آن‌قدر پایین بیاید که پمپ در جا بماند یا زیر بار بیش از حد جریان بکشد، دستگاه پمپ را خاموش میکند و خطای E1 را نشان می‌دهد، پیش از آن‌که سیمپیچ بسوزد. جزئیات همه پارامترها را در راهنمای تنظیم ست کنترل هیدروست و همه کدهای خطا را در کدهای خطای ست کنترل آورده‌ایم.
چیدمان پیشنهادی تابلو برای پمپ تکفاز ساختمان: کلید مینیاتوری ← ست کنترل HYDROSET ← پمپ. اگر ساختمان سابقه قطعی نول یا ولتاژ خیلی بالا دارد، یک محافظ ولتاژ قبل از ست کنترل اضافه کنید. اگر محل شما رعد و برق زیاد دارد، یک محافظ ضربه (SPD) هم در ورودی تابلو بگذارید. برای پمپهای سه‌فاز، HYDROSET با کنتاکتور واسط کار میکند و رله کنترل فاز جداگانه لازم است.
جمع‌بندی
- ولتاژ مناسب پمپ آب خانگی حدود ۲۰۷ تا ۲۵۳ ولت است؛ بهترین کار در ۲۱۸ تا ۲۴۲ ولت است.
- پمپ آب با ولتاژ پایین گشتاور کمتر دارد، جریان بیشتر می‌کشد و داغ‌تر کار میکند؛ ۱۰ درصد افت ولتاژ حدود یک سوم از عمر عایق موتور کم میکند.
- خطرناک‌ترین حالت، پمپی است که با ولتاژ خیلی کم راه نمیافتد و در جا با جریان چند برابر میماند.
- محافظ ولتاژ پمپ آب جلوی ولتاژ خیلی کم و زیاد، قطعی نول و استارت‌های پشت سر هم بعد از قطعی برق را می‌گیرد.
- آسیب افت ولتاژ به شکل جریان زیاد به موتور می‌رسد؛ پس محافظ جریان دقیق مثل HYDROSET پمپ را در برابر آن محافظت میکند، همراه با کارکرد خشک، گیر کردن پمپ و خرابی خازن.
- محافظ ولتاژ جداگانه فقط برای اضافه ولتاژ و قطعی نول لازم است، چون در آن‌ها جریان بالا نمی‌رود.
سؤال‌های رایج
محافظ ولتاژ پمپ آب برای پمپ نیم اسب هم لازم است؟
اگر برق محل شما پایدار است، برای پمپ کوچک یک محافظ پریزی کافی است. در جاهایی که افت ولتاژ یا قطعی نول سابقه دارد، برای هر پمپی که بی‌مراقبت کار میکند ارزش دارد؛ هزینه آن خیلی کمتر از سیم‌پیچی پمپ است.
ولتاژ پایین چطور پمپ آب را میسوزاند؟
با کم شدن ولتاژ، گشتاور موتور با توان دوم ولتاژ کم میشود. اگر از نیاز پروانه کمتر شود، پمپ راه نمیافتد و با جریان چند برابر نامی در جا میماند. اگر چیزی برق را قطع نکند، سیمپیچ در چند دقیقه میسوزد.
پمپ آب با چند ولت کار میکند؟
پمپهای تکفاز خانگی برای ۲۲۰ تا ۲۴۰ ولت ساخته میشوند و در بازه ۱۰ درصد بالا و پایین ۲۳۰ ولت، یعنی حدود ۲۰۷ تا ۲۵۳ ولت، کار میکنند. عدد دقیق را از پلاک پمپ بخوانید.
به جای محافظ ولتاژ از استابلایزر استفاده کنم؟
استابلایزر ولتاژ ضعیف را بالا میبرد و جایی که برق همیشه ضعیف است لازم است، ولی باید ظرفیتش برای جریان راهاندازی پمپ کافی باشد. محافظ ولتاژ ولتاژ را درست نمیکند و فقط برق بد را قطع میکند. در برق ضعیف دائمی هر دو را با هم استفاده کنید.
ست کنترل HYDROSET محافظ ولتاژ دارد؟
محافظ ولتاژ جداگانه ندارد، ولی در برابر افت ولتاژ از پمپ محافظت میکند: وقتی ولتاژ کم باعث شود پمپ جریان زیاد بکشد یا در جا بماند، خطای E1 (اضافه جریان) پمپ را خاموش میکند. برای اضافه ولتاژ و قطعی نول که جریان را بالا نمیبرند، یک محافظ ولتاژ قبل از آن بگذارید.
تأخیر محافظ ولتاژ را روی چند ثانیه بگذارم؟
تأخیر وصل بعد از برگشتن برق را بین ۶۰ تا ۱۸۰ ثانیه بگذارید تا شبکه بعد از قطعی پایدار شود و پمپ چند بار پشت سر هم استارت نخورد.
